Station de placement manuelle LM901

pour BGACMSmodulaire

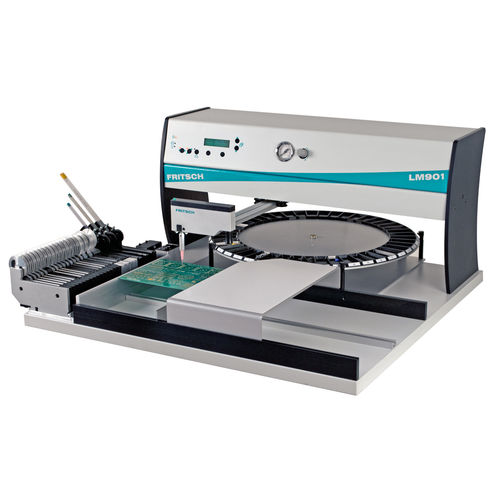

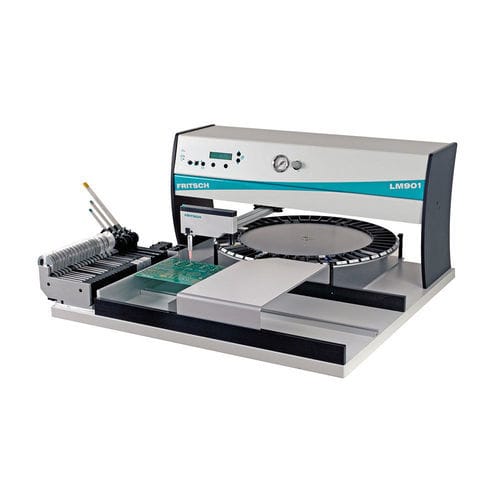

Le LM901 est le modèle d'entrée de gamme de nos systèmes modulaires. Outre les fonctionnalités du LM900, il peut être complété par des freins d'axe, des distributeurs et des systèmes de support optique pour le placement des composants. Le LM901 prend en charge l'ensemble du processus de dépose/prélèvement, depuis l'alimentation en pâte à souder ou en colle jusqu'au placement des composants standard, à pas fin ou BGA. Le support universel de carte de circuit imprimé retient les cartes à simple et double face en toute sécurité grâce à des doigts de maintien élastiques et réglables (voir photo ci-dessus). Les circuits imprimés de grande taille peuvent être manipulés à la demande. Si vous avez besoin d'un support de circuit imprimé personnalisé, notre département de développement se fera un plaisir de réaliser cette tâche spéciale pour vous. Le système de guidage inégalé de la tête d'assemblage permet un travail quotidien confortable et sans fatigue. Tous les éléments de commande sont disposés de manière logique et ergonomique, ce qui assiste l'utilisateur de manière optimale. Un repose-main déplaçable est déjà inclus dans la version standard des machines. La tête d'assemblage est équipée d'un ressort trapézoïdal breveté à force constante. La tension du ressort est répartie de manière égale sur toute la plage de l'axe Z. L'ensemble de la tête d'assemblage ne nécessite aucun entretien. Pour assembler plus rapidement les prototypes et les petites séries, un distributeur peut être monté sur la tête d'assemblage. Il peut être utilisé pour distribuer de la pâte à souder ou de la colle sur le circuit imprimé. Le dispositif de verrouillage X/Y (fig.) assure un montage précis. Les axes de déplacement individuels peuvent être verrouillés. Une fonction automatique verrouille indépendamment les axes X et Y lorsque les composants sont abaissés ou lorsqu'on place un point de distribution. Le placement des Melfs est ainsi particulièrement aisé.
