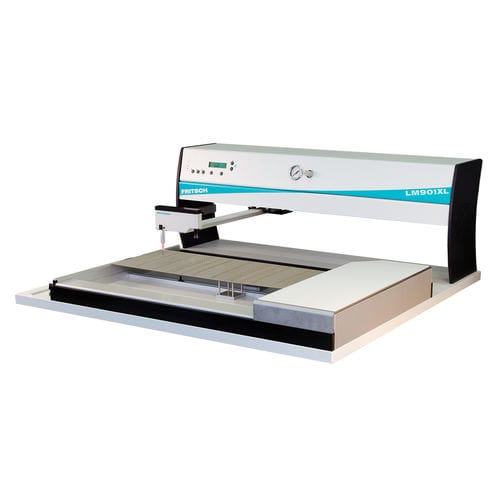

Station de placement manuelle LM901XL

pour PCB simple ou double faceCMS

Le LM901XL est plus grand de 200 mm que le LM901, à la fois dans la direction X et dans la direction Y. Grâce à sa zone d'assemblage étendue, il est possible de traiter des circuits imprimés d'une taille allant jusqu'à 750 x 510 mm. Comme la LM901, elle réalise également l'ensemble du processus de distribution et de placement, de l'application de la pâte à souder ou de l'adhésif à l'assemblage des puces, des composants à pas fin et des composants spéciaux. Le support universel de carte de circuit imprimé retient les cartes à simple et double face en toute sécurité grâce à des doigts de maintien élastiques et réglables (voir photo ci-dessus). Les circuits imprimés de grande taille peuvent être manipulés à la demande. Si vous avez besoin d'un support de circuit imprimé personnalisé, notre département de développement se fera un plaisir de réaliser cette tâche spéciale pour vous. Le système de guidage inégalé de la tête d'assemblage permet un travail quotidien confortable et sans fatigue. Tous les éléments de commande sont disposés de manière logique et ergonomique, ce qui assiste l'utilisateur de manière optimale. Un repose-main déplaçable est déjà inclus dans la version standard des machines. La tête d'assemblage est équipée d'un ressort trapézoïdal breveté à force constante. La tension du ressort est répartie de manière égale sur toute la plage de l'axe Z. L'ensemble de la tête d'assemblage ne nécessite aucun entretien. Pour assembler plus rapidement les prototypes et les petites séries, un distributeur peut être monté sur la tête d'assemblage. Il peut être utilisé pour distribuer de la pâte à souder ou de la colle sur le circuit imprimé. Le dispositif de verrouillage X/Y (fig.) assure un montage précis. Les axes de déplacement individuels peuvent être verrouillés. Une fonction automatique verrouille indépendamment les axes X et Y lorsque les composants sont abaissés ou lorsqu'on place un point de distribution. Le placement des Melfs est ainsi particulièrement aisé.
