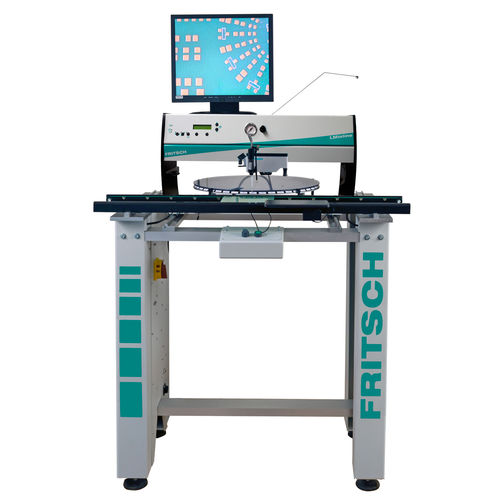

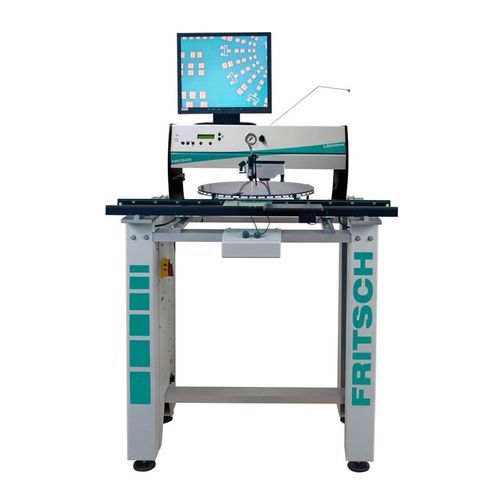

Station de placement manuelle LMinline

CMSmodulaireen ligne

Le LMinline est la combinaison intelligente du manipulateur LM901 éprouvé et du convoyeur d'inspection. Cette combinaison, utilisée dans le cadre du fonctionnement de placeALL® smartLINE, permet d'effectuer un pré-traitement ou un retraitement manuel des circuits imprimés. En version autonome, les circuits imprimés peuvent être facilement distribués et placés. Le PCB se déplace automatiquement sur des courroies motorisées dans la zone d'assemblage du LM. En appuyant sur un bouton, le produit fini peut être acheminé vers l'étape suivante. Un simple réglage de la largeur permet d'ajuster facilement la taille de la carte. Pour assembler plus rapidement les prototypes et les petites séries, un distributeur peut être monté sur la tête d'assemblage. Il peut être utilisé pour distribuer de la pâte à souder ou de la colle sur le circuit imprimé. Le dispositif de verrouillage X/Y (fig.) assure un montage précis. Les axes de déplacement individuels peuvent être verrouillés. Une fonction automatique verrouille indépendamment les axes X et Y lorsque les composants sont abaissés ou lorsqu'on place un point de distribution. Le placement des Melfs est ainsi particulièrement aisé. Le frein magnétique Z permet de suspendre les composants à proximité et au-dessus du PCB. Cela permet de monter facilement des composants à pas fin et des fabrications spéciales, car le PCB et le composant peuvent être alignés exactement.
