Logiciel de visualisation QAPV

de qualitéde base de données ODBCde process

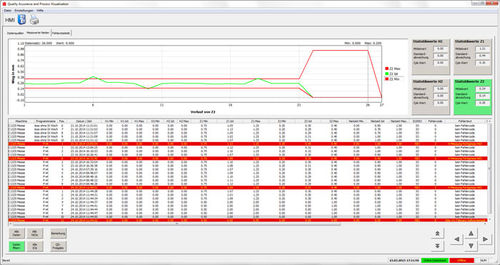

Assurance qualité et visualisation des processus Le programme QAPV (Quality Assurance and Process Visualization) est une application 32 bits pour les PC utilisant Microsoft Windows® et a été spécialement développé pour les machines à riveter de Friedrich Maschinen- und Werkzeugbau GmbH. L'objectif du logiciel QAPV est d'adopter et de transférer, d'archiver et de visualiser les données de processus enregistrées pendant la fabrication. Le logiciel QAPV peut être exécuté directement sur le PC industriel installé sur la machine, ou sur un PC externe qui peut se trouver par exemple dans le bureau du contremaître. La liaison des données avec plusieurs machines est assurée par un réseau Ethernet (TCP/IP). Si la liaison de données entre le logiciel QAPV et l'automate de la machine est active, après chaque étape de production, les valeurs de processus déterminées pendant le traitement sont lues à partir de l'automate et sauvegardées dans la base de données SQL. Le logiciel QAPV peut être exécuté hors ligne, sans connexion à la machine, par exemple pour évaluer les fichiers d'archives copiés de la machine sur un PC de bureau externe. Sur la page Valeurs mesurées - Rivetage, les valeurs du processus de rivetage enregistrées par toutes les machines sont affichées, éditées statistiquement et représentées graphiquement, à condition qu'elles répondent aux conditions de filtrage définies précédemment et que le nombre maximum d'enregistrements de données pouvant être affichés ne soit pas dépassé. Les affichages sont mis à jour automatiquement lorsque de nouveaux enregistrements de données répondant aux conditions de filtrage actuelles sont reçus des commandes des machines connectées. Le diagramme représente les valeurs minimales, réelles et maximales enregistrées pour l'axe activé à l'aide des boutons de grandes statistiques.
