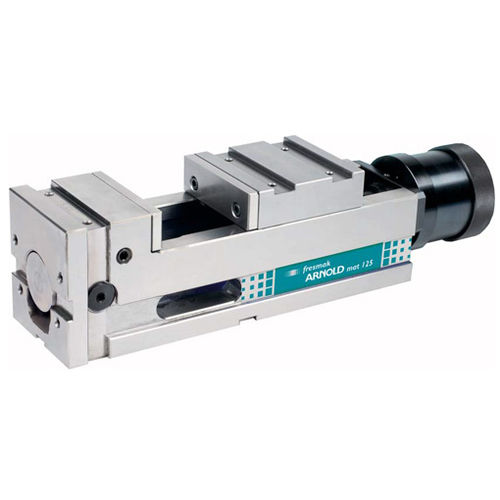

Étau pour machine-outil 020 600 ARNOLD MAT series

hydrauliqueverticalhorizontal

Les étaux ARNOLD MAT à haute pression maintiennent leur longueur constante indépendamment de la taille de la pièce, en étant spécialement indiqués pour leur utilisation dans les centres d’usinage, verticaux et horizontaux.- Exactitude de 0,01 mm sur la répétibilité de serrage.- Design monobloc: évite les déformations à cause de la forte pression et confère une grande robustesse.- Idéale pour travailler dans les centres verticaux et horizontaux.- Rectifiés sur tous leurs côtés avec un parallélisme et une perpendicularité de 0,02 mm.- Possibles positions de travail: appuyés sur la base, sur un côté ou sur la tête en vertical.- Fenêtres latérales pour une évacuation facile des copaux.- Il peut être fixé à la table à l’aide des quatre brides standard qu’il incopore, ou bien à l’aide de quatre vis à l’interieur du corps.- Forces de serrage de 25/40/50 kN selon la taille.- Conçus pour automatiser les procédés et les robotiser.- Munis d’un multiplicateur pneumo-hydraulique à haute pression et simple effet, alimenté avec de l’air comprimé à 6 Bar de pression.- La pression de l’air d’entrée règle la force de serrage (voir manuel).- Parcours automatique d’ouverture et de fermeteure de 3 mm, pour facilitier la mise en place de la pièce à serrer.- La commande de l’étau peut être manuelle, en utilisant l’ensemble valvulaire fourni avec l’étau, soit à travers une pédale placée en dehors de la machine ou bien à travers du CNC, en utilisant une électrovalve.
