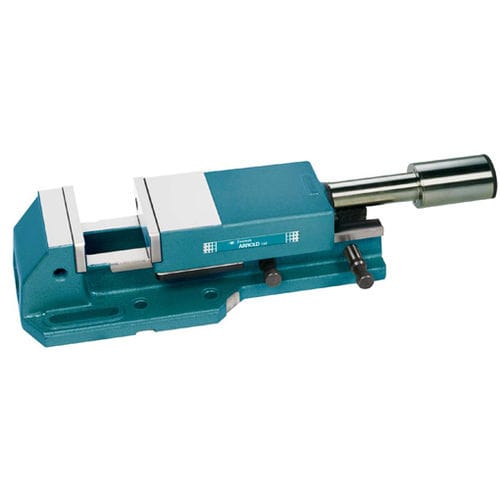

Étau pour machine-outil 010 600 ARNOLD CLASSIC series

pneumatiquehorizontalà haute pression

Les étaux ARNOLD CLASSIC à haute pression atteignent une force de serrage de jusqu’à 80 kN.- Exactitude de 0,01 mm sur la répétibilité de serrage.- Design monobloc: évite les déformations à cause de la forte pression et confère une grande robustesse.- La force apportée par la broche à haute pression se trasmet à la pièce dans le centre exact de la bouche deserrage, ce qui représente une utilisation du 100% de cette force.- Grande ouverture en atteignant même les 375 mm et les 845 mm dans le cas des corps en deux parties.- Forces de serrage de 25/40/50/80 kN selon la taille.- On peut faire la broche ARNOLD CLASSIC en combinaison avec un écrou spécial , quelconque autre type de serrage. (par exemple en outillages pour serrages en fraiseuse, aléages et centres d’usinage)- Conçus pour automatiser les procédés et les robotiser.- Munis d’un multiplicateur pneumo-hydraulique à haute pression et simple effet, alimenté avec de l’air comprimé à 6Bar de pression.- La pression de l’air d’entrée règle la forcé de serrage (voir manuel).- Parcours automatique d’ouverture et de fermeture 3 mm- La commande de l’étau peut être manuelle, en utilisant l’ensemble valvulaire fourni avec l’étau, soit à travers une pédale placée en dehors de la machine ou bien à travers du CNC, en utilisant une électro valve.- Option en deux parties sur commande.
