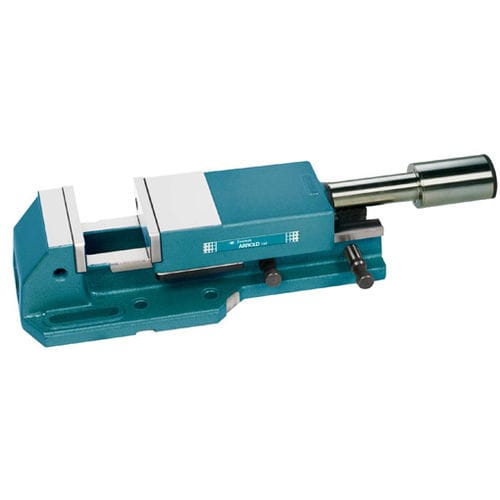

Étau pour machine-outil 010 141 ARNOLD CLASSIC series

hydrauliquehorizontalrotatif

Les étaux ARNOLD CLASSIC à haute pression atteignent une force de serrage de jusqu’à 80 kN.- Exactitude de 0,01 mm sur la répétibilité de serrage.- Design monobloc: évite les déformations à cause de la forte pression et confère une grande robustesse.- La force apportée par la broche à haute pression se trasmet à la pièce dans le centre exact de la bouche deserrage, ce qui représente une utilisation du 100% de cette force.- Grande ouverture en atteignant même les 375 mm et les 845 mm dans le cas des corps en deux parties.- Forces de serrage de 25/40/50/80 kN selon la taille.- On peut faire la broche ARNOLD CLASSIC en combinaison avec un écrou spécial , quelconque autre type de serrage. (par exemple en outillages pour serrages en fraiseuse, aléages et centres d’usinage)- Conçus pour automatiser les procédés et les robotiser.- Multiplicateur oléo-dynamique à haute pression et simple effet, avec rappel par ressort.- Raccord tournant à l’entrée et à la sortie de l’huile.- Parcours automatique d’ouverture et de fermeture 4 mm.- Force de serrage réglable et directement proportionnelle à la pression de l’huile d’entrée (voir manuel).- Option en deux parties sur commande- Caractéristiques communes ARNOLD CLASSIC sur la page 32.
