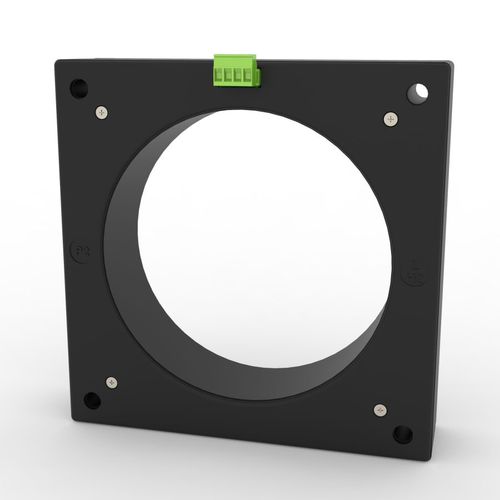

Capteur ø160mm
Les capteurs de la série TDB sont capables de mesurer les courants AC et DC avec une bande passante DC-10kHz, et une résolution de 1mA. Les capteurs TDB ont une fonction intégrée de démagnétisation avec mise à zéro du décalage DC, qui se fait par commande de relais. Cette fonction remet à zéro les erreurs de mesure du courant continu (DC offset) causées par le champ magnétique terrestre, les aimants permanents, la bobine DC, les dérives de température, les chocs mécaniques ou les vibrations. L'erreur de mesure du courant efficace (AC+DC) est proportionnelle au courant de ligne et dépend de la disposition géométrique des conducteurs passant par le trou du capteur. Elle dépend également de la distance et de la disposition géométrique des conducteurs proches passant à l'extérieur du trou du capteur. Le réglage IΔn <100mA ne sera possible qu'en centrant les conducteurs et avec des conditions d'environnement contrôlées (température, vibration, EMI).
---
