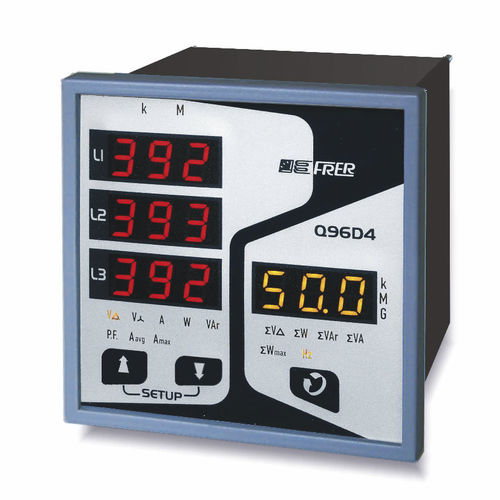

Analyseur pour réseaux électriques triphasés Q96D4

de qualité d'énergieà intégrernumérique

96x96 Compteur multifonction avec 4 affichages LED rouge/jaune Analyseur de réseau multifonctionnel adapté à une utilisation dans des systèmes triphasés à trois ou quatre fils avec charge déséquilibrée, même en présence de formes d'onde déformées. Il permet de visualiser toutes les principales grandeurs caractéristiques d'un réseau électrique (11 grandeurs, 30 mesures) sur un seul instrument, au moyen de 3 afficheurs à LED ROUGE, sur lesquels apparaissent les valeurs relatives aux trois phases, plus un quatrième afficheur à LED JAUNE pour la visualisation des grandeurs du système. Le choix des mesures affichées est indépendant pour chacune des deux sections (valeurs de phase et de système), permettant ainsi une supervision plus complète de l'état du réseau. Le type de mesure en cours et le multiplicateur kilo ou méga à appliquer sont indiqués au moyen de symboles lumineux faciles à identifier. Données techniques écran LED 4 (h 10mm) indication maximale 3 cifre - 3 chiffres (999) position du point décimal automatica - automatique lED's d'état simboli luminosi - symboles lumineux mise à jour des lectures 1 sec type de mesure TRMS précision de base ±1% Un tension nominale d'entrée Un 100÷400V In courant nominal d'entrée In 1-5A plage d'entrée (1) 10÷120% Un ; 5÷120% In fréquence de fonctionnement 45÷65Hz Rapport TC (valeur primaire maximale) 10000A surcharge continue 1,2 Un ; 2In surcharge de courte durée 2 Un ; 20 In (1sec) consommation des circuits de tension <0,5VA consommation des circuits de courant <0,5VA alimentation 115-230Vac (47...63Hz) ±10% consommation électrique 3VA température de fonctionnement -10...+23...+50°C température de stockage -30...+70°C auto-extinguible matériau thermoplastique UL 94-V0 protection du boîtier IP52
