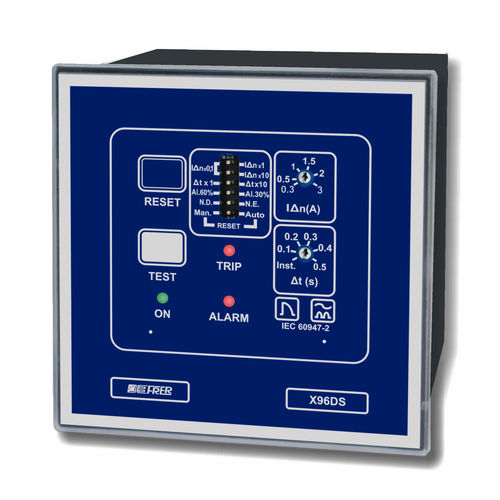

Relais de protection de fuite à la terre X96DSX

à montage affleurantà réarmement automatique

Le relais différentiel est un dispositif de protection électronique à microprocesseur conçu pour reconnaître les courants de fuite ou de déséquilibre de faible niveau dus à la perte d'isolation sur les conducteurs ou les équipements qui doivent être protégés. La mesure des courants de fuite est obtenue par l'utilisation du transformateur de courant à anneau FRER cod.TDC... ou TDA... . Tous les conducteurs du circuit à protéger doivent passer par le TC. Le microprocesseur assure plusieurs fonctions, telles que : - Réglage du courant de déclenchement 30 mA à 30 A divisé en 3 gammes : 30÷300 mA, 300mA÷3 A, 3÷30A. - Réglage de la temporisation de déclenchement instantanée à 5 s divisée en 2 gammes : inst.÷0,5s, 0,2÷5s - Un ou deux relais de déclenchement opérationnels. - Test des relais de sortie. - Réarmement manuel (local ou à distance) ou automatique programmable. - Contrôle continu de la connexion du câblage entre le relais et le TC : les relais de sortie seront activés en cas d'interruption du câblage si une interruption du câblage se produit. La large gamme de courant permet de sélectionner facilement des valeurs précises de courant de déclenchement, afin de maintenir la valeur de la tension de contact en dessous de 50V, comme l'exige la norme CEI 64-8. Le relais, grâce à sa protection interne, est immunisé contre les perturbations externes. Son fonctionnement est également garanti avec des courants différentiels alternativement sinusoïdaux et continuellement pulsés, appliqués brusquement ou s'élevant lentement (type A). Caractéristiques techniques plage de réglage du courant 30mA...30A en 3 campi / plages précision du courant +0/- 20% dal/from 20% al/to 100% f.s. plage de réglage de la temporisation 0,1...5 sec dans 2 campi / gammes précision du retard ±10% del valore impostato/de la valeur réglée fréquence de fonctionnement 47...63Hz troisième harmonique / atténuation 88% @ 150Hz
