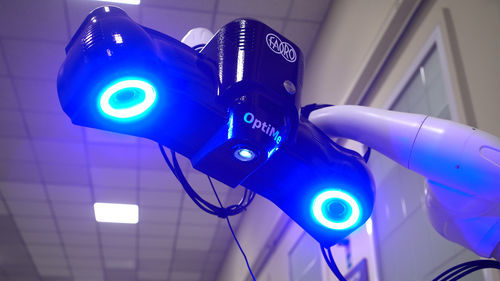

Machine de mesure optique OptiMe

de contourde géométriede forme

OptiMe est une nouvelle famille de systèmes de mesure optique, basée sur la vision stéréo et la photogrammétrie, composée de deux caméras numériques haute résolution, d'un projecteur de lumière structurée et d'un PC équipé d'un logiciel propriétaire d'acquisition et de traitement des données. En fonction de la position de la caméra et des objectifs utilisés, le champ de mesure peut aller de quelques centimètres carrés à plusieurs mètres carrés, et peut être encore augmenté en combinant plusieurs balayages se chevauchant partiellement par des marqueurs, ou simplement en se basant sur la forme de l'objet. OptiMe dispose de deux modes de fonctionnement : Mode actif : une séquence de motifs lumineux structurés est projetée sur l'objet et lue par les caméras. De cette façon, OptiMe peut scanner des nuages denses comprenant des millions de points, et obtenir une représentation 3D de la surface même si elle est complètement lisse et dépourvue de tout trait distinctif. Les nuages peuvent être convertis en maillage et exportés dans plusieurs formats, notamment STL et PLY. Ce mode est utile à la fois pour la rétroconception - obtention d'une représentation CAO d'un modèle physique - et pour le contrôle qualité - par exemple, pour vérifier que la forme de la carrosserie correspond au modèle CAO. Mode passif : si les bords d'une surface (y compris les poches, les marges et les trous) doivent être mesurés au lieu de la surface elle-même, la lumière non structurée est suffisante pour rendre ces détails lisibles par les caméras. Dans les deux situations, la précision d'OptiMe va de 0,01 mm ou mieux pour les petites pièces à 0,2 mm pour les champs plus larges. Les systèmes optiques ont un débit (nombre de points acquis par unité de temps) bien supérieur à celui des machines de mesure par contact, ce qui permet des mesures plus rapides ; l'absence de contact évite également tout dommage éventuel aux surfaces.
