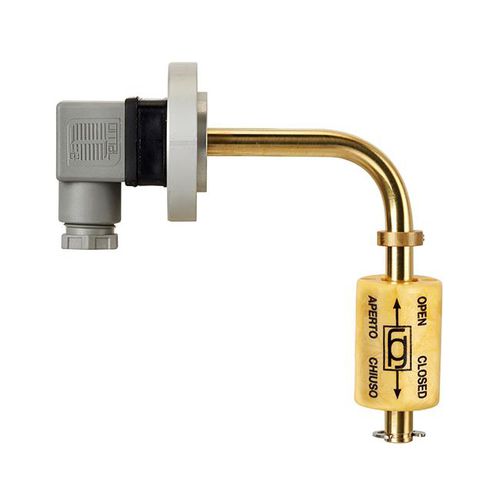

Détecteur de niveau à flotteur magnétique IEG-G series

de liquidepour réservoiren laiton

Raccordement d'indicateurs de niveau électromagnétiques à un ou deux contacts Contacts SPST ou SPDT UTILISATION : Réalisés pour assurer, avec un maximum de sécurité, le niveau minimum ou maximum des liquides dans les réservoirs et les centrales hydrauliques contenant des huiles minérales dont la viscosité n'est pas supérieure à 80°E ; ils conviennent également pour le gasoil et d'autres liquides non corrosifs et inflammables. FONCTIONNEMENT : Lorsque le flotteur de l'indicateur rencontre l'interrupteur Reed au point préétabli, le contact activé par l'aimant logé dans le flotteur s'ouvre ou se ferme, obtenant ainsi la possibilité d'envoyer un signal lumineux ou acoustique ou d'activer ou de déconnecter tout équipement électrique qui lui est relié. MONTAGE : Le montage sur le côté du réservoir permet d'installer le niveau lorsqu'il n'y a pas de place sur le couvercle et, surtout, lorsque l'endroit où se trouve l'unité de contrôle est si étroit qu'il est impossible de monter/démonter un indicateur de niveau fixé sur le couvercle. IMPORTANT : Pour inverser le contact de N.F. à N.O., il suffit d'enlever la butée inférieure et de retourner le flotteur. Deux versions entièrement en acier inoxydable AISI 316 peuvent être obtenues. Il est possible d'avoir des contacts d'échange ou d'autres points de contrôle en plus des deux prévus par la version GMMF ; dans ce cas, la tête de raccordement doit être en aluminium et contenir un nombre adéquat de bornes pour les besoins.
