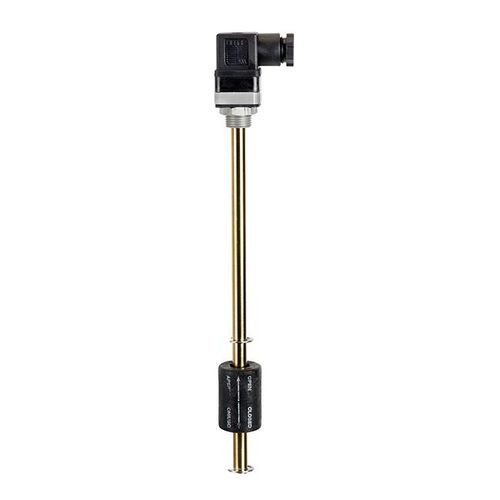

Détecteur de niveau à flotteur magnétique IEG-TQ10M series

de liquidepour réservoiren laiton

Indicateurs de niveau électromagnétiques avec double contact ou contact mini-vide Contacts SPST UTILISATION : Réalisés pour assurer, avec un maximum de sécurité, les niveaux minimum ou et vide des liquides dans les réservoirs et les centrales hydrauliques contenant des huiles minérales dont la viscosité n'est pas supérieure à 80°E. et pour tous les liquides non corrosifs et inflammables. FONCTIONNEMENT : IEG-TQ10MM : lorsque le flotteur de l'indicateur rencontre l'interrupteur Reed incorporé dans le tube aux distances préétablies, le contact activé par l'aimant logé dans le flotteur s'ouvre ou se ferme, obtenant ainsi la possibilité d'envoyer un signal lumineux ou acoustique ou de déconnecter tout équipement électrique qui lui est connecté. Les niveaux IEG-TQ10MV sont utilisés pour avoir un double signal d'alarme à une distance préétablie. Le premier est normalement utilisé pour signaler que le liquide est presque terminé ; le second peut être utilisé pour arrêter la machine, etc. Les contacts activés par un seul flotteur peuvent être espacés d'au moins 25 mm. De même, les signaux (en l'absence de liquide) peuvent être activés (ils se ferment) consécutivement ou désactivés (ils s'ouvrent). Le même principe peut être appliqué pour le contrôle du niveau maximum (max. et extra max.). MONTAGE : L'indicateur doit être monté en position verticale et le flotteur doit être éloigné d'au moins 35 mm des surfaces ferreuses (murs, réservoirs, etc.). La bride d'étanchéité est assurée par un joint plat en caoutchouc synthétique et par un écrou de blocage. Le diamètre du flotteur étant supérieur au diamètre du trou de passage sur le réservoir, il faut, lors de l'installation, fixer la jauge au réservoir et remplacer le flotteur.
