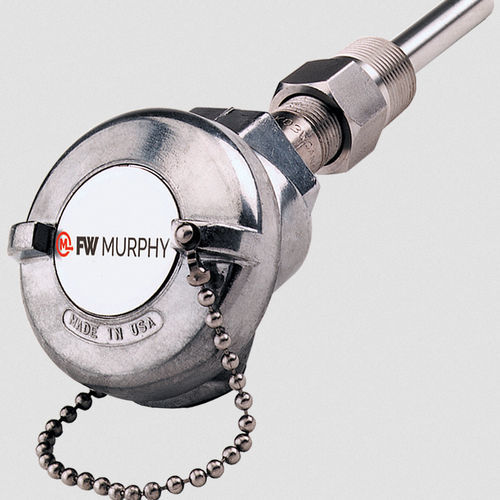

Thermocouple TC
à résistanceRTDen céramique

thermocouple
thermocouple
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
à thermocouple, à résistance, RTD, en céramique
Montage
à insertion
Sortie
numérique, 4-20 mA
Connexion électrique
bornier
Autres caractéristiques
en inox, 3 fils, à ressort
Température

900 °F, 1 800 °F
(482 °C, 982 °C)

Pression de process

700 psi

Description

protection du doigt de gant en acier inoxydable 304 Compatible avec le Swichgage® numérique Thermocouples non mis à la terre de type "J" ou "K assemblages RTD 100 Ohm, 3 fils transmetteurs RTD à sortie DC 4-20 mA Nous proposons une variété de thermocouples et de RTD (détecteurs de température à résistance) très fiables, ainsi que des transmetteurs RTD à sortie DC 4-20 mA. Leurs caractéristiques innovantes comprennent un fourreau en acier inoxydable 304 qui protège l'élément à ressort. La tête de raccordement en aluminium moulé répond aux exigences NEMA 4 et comprend un transmetteur RTD ou un bornier thermocouple/ RTD monté sur stéatite céramique et classé NEC Classe 2. Les ensembles complets sont proposés dans des longueurs d'insertion de fourreau de 63, 114 ou 191 mm. La tension d'alimentation du RTDT doit être comprise entre 13 et 40 VDC. Le graphique de l'onglet diagrammes indique la tension d'alimentation minimale (VDC) requise pour une résistance de charge donnée (RL). Thermocouples avec doigt de gant Disponibles en types J ou K, les thermocouples ont des éléments non mis à la terre dans une gaine à ressort en acier inoxydable 304. Pour la compatibilité des produits, voir la page suivante (des pièces de rechange et des rallonges de thermocouple sont disponibles). Assemblages de RTD avec doigt de gant Les ensembles de détecteurs de température à résistance (RTD) sont disponibles avec un élément en platine de 100 ohms, des fils à 3 conducteurs et une gaine d'élément à ressort en acier inoxydable 316L. Transmetteurs à résistance avec doigt de gant Les transmetteurs RTD transmettent les températures variables du processus. Disponibles en tant qu'éléments des ensembles de capteurs de température ou en tant qu'unités séparées, les RTDT acceptent des RTD à 2 ou 3 fils de 100 ohms. Les transmetteurs RTD sont alimentés en boucle.

---
