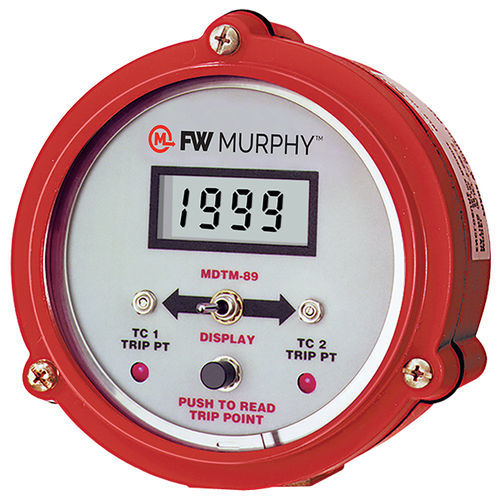

Appareil de test température MDTM89

manuelpour interrupteurnumérique

Surveillance des entrées de deux thermocouples Point de déclenchement réglable pour chaque entrée Sortie FET Alimentation par allumage CD ou 120 VAC ou 12/24 VDC Thermocouples de type "J" ou "K" non mis à la terre Lecture numérique en Fahrenheit ou en Celsius Le modèle MDTM89 de FW Murphy est un contrôleur électronique à double température. Il contrôle deux thermocouples, affiche la température du thermocouple sélectionné et dispose de seuils de déclenchement réglables pour chaque entrée. Un interrupteur à bascule permet de sélectionner le thermocouple à afficher et/ou le seuil de température à vérifier/ajuster. Si l'un des seuils est atteint, la sortie associée s'allume et peut être utilisée comme signal de contrôle ou pour déclencher des alarmes et/ou un arrêt. Un bouton "Push to Read", situé sous le sélecteur, permet à l'opérateur de vérifier le seuil de déclenchement et de voir sa valeur au fur et à mesure des ajustements. Deux potentiomètres, situés de chaque côté du sélecteur de thermocouple, permettent de régler les seuils sur le terrain. Applications Il existe deux modèles de base. L'un des modèles est alimenté par un allumage à décharge de condensateur et une sortie FET. Un modèle fonctionne sur 12 ou 24 VDC et dispose d'une sortie FET. L'affichage standard est en degrés Fahrenheit ; les degrés Celsius sont en option. Les applications sont les suivantes Température d'aspiration/de refoulement du compresseur Température de l'eau de gaine du moteur/compresseur Température d'échappement du moteur Température du cylindre du compresseur Température du refroidisseur secondaire Température du palier Type de thermocouple Les thermocouples non arrondis de type J ou K sont acceptés. Spécifier le type dans la référence de chaque unité MDTM89 (voir Comment commander). Les thermocouples doivent être commandés séparément.
