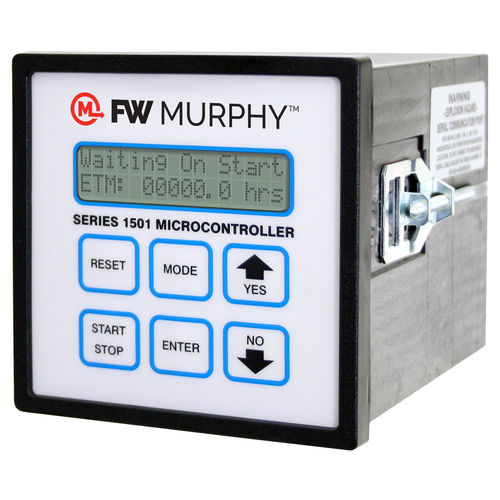

Unité de contrôle programmable S1501

numérique

Alarme/arrêt pour 32 ou 64 capteurs N.O. ou N.C Sélection de la séquence de fonctionnement Nomenclature des capteurs réglable sur le terrain Verrouillage des capteurs sélectionnable Classe A, B, C ou P Fonction tachymètre/survitesse intégrée Communications RS232 ou RS485 Modbus RTU Deux minuteries de démarrage/exécution et compteur de temps écoulé Certifié CSA ou approuvé NRTL pour une utilisation dans les emplacements dangereux de classe I, Div. 1 Grps. C et D L'instrument S1501 est un système d'alarme, d'arrêt et de contrôle à microprocesseur avec fonction tachymètre/ourmètre. Il indique en caractères alphanumériques le dispositif de protection qui a signalé une alarme ou provoqué l'arrêt de l'équipement. L'information est consultée et les réglages sont effectués sur un clavier à six boutons situé sur la face avant de l'appareil. Des configurations telles que la nomenclature des alarmes ou des arrêts, les minuteries préréglées et l'étalonnage du tachymètre peuvent être effectuées sur le terrain. Le système FW Murphy S1501 comporte sept relais SPDT. Sur le modèle standard, les relais sont affectés aux fonctions suivantes : lubrification, manivelle, allumage/moteur, vanne de carburant/refroidissement, charge, alarme et arrêt. Le système S1501 complet se compose d'une tête, d'un bornier d'entrée de capteur (deux sont nécessaires pour les modèles à 64 capteurs), d'un câble plat de 914 mm pour connecter le bornier à la tête et d'une alimentation électrique antidéflagrante de classe I, division 1. Le système S1501 est alimenté par 120 VAC ou 12 ou 24 VDC. La tête est classée à sécurité intrinsèque et comprend un port de communication, sélectionnable par cavalier pour RS232 ou RS485, fonctionnant comme un esclave MODBUS RTU. Ce port permet de commander à distance des fonctions telles que démarrage/arrêt, chargement/déchargement, etc., et d'accéder en lecture aux registres de maintien du S1501
