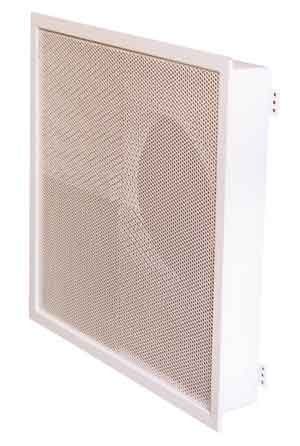

Diffuseur d'air carré DFU 36

de plafond

Diffuseur à 1, 2, 3 ou 4 directions horizontales ou diffusion verticale. " Climatisation et rafraîchissement de bâtiments tertiaires. AVANTAGES " Déflecteurs réglables sur site sans modification du débit ni de la perte de charge (DFU 36). " Diffusion de qualité. " Finition soignée. GAMME " DFU 36 : 2 versions en soufflage : - 36-1 : diffuseur avec plénum raccordement axial. - 36-2 : diffuseur avec plénum raccordement latéral. - 4 modèles pour chaque version de 200 à 2 000 m3/h. " DFU 37 et DFU 37 RPF : 2 versions en reprise avec ou sans porte-filtre : - 37-1 RPF : diffuseur avec plénum raccordement axial. - 37-2 RPF : diffuseur avec plénum raccordement latéral. - 4 modèles pour chaque version de 200 à 1 600 m3/h. CONSTRUCTION / COMPOSITION " DFU 36 : - Cadre et tôle perforée en tôle d acier galvanisé (perforation à 51 %). Type de perforation : R3T4. - 4 déflecteurs réglables : plaque de tôle perforée, orientation modifiable sur chantier. - Diffuseur amovible maintenu par clips push & pull. - Plénum intégré à alimentation axiale ou latérale. - Finition diffuseur : peinture blanche RAL 9003 Mat. - Plaques déflectives (1 à 4 directions) blanches pour une meilleure esthétique. " DFU 37 : - Cadre et tôle perforée en tôle d acier galvanisé. - Diffuseur fixe. - Plénum intégré pour les versions 1 et 2. - Finition diffuseur : peinture blanche RAL 9003 Mat. " DFU 37 RPF : - Cadre et tôle perforée en tôle d acier galvanisé sur charnières et maintenus par des clips push & pull. - Finition : peinture blanche RAL 9003 Mat. MONTAGE ET RACCORDEMENT " Raccordement direct du diffuseur sur le conduit par l intermédiaire du plénum.
