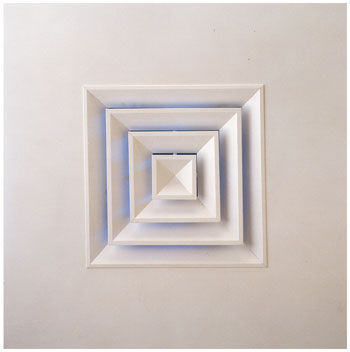

Diffuseur d'air carré DAU/DAP 40

de plafond

APPLICATION / UTILISATION • Diffuseur à quatre directions fixes de soufflage. • Chauffage et climatisation des bâtiments tertiaires. • Utilisation possible en reprise. AVANTAGES • Noyau central amovible pour accès à l'intérieur du plénum (facilite le montage et le nettoyage). • Légèreté des diffuseurs. GAMME • DAU 40 : 7 modèles de 120 à 3 000 m3/h, aluminium peint couleur blanche. • DAP 40 : 5 modèles de 120 à 2 000 m3/h, aluminium peint couleur blanche, spécial faux plafond (sur plaque 595 x 595 mm). • DIU 40 : 9 modèles de 200 à 2 500 m3/h, en Acier Inoxydable CONSTRUCTION / COMPOSITION • DAU 40 : - Encadrement et noyau central amovible en aluminium. - Finition : couleur blanche RAL 9003 MAT. • DAP 40 : - Encadrement en acier galvanisé. - Sur plaque 595 x 595 ou 675 x 675. - Noyau central amovible en aluminium extrudé. - Finition : couleur blanche RAL 9003 MAT. • DIU 40 : - Version DAU 40 en Acier Inoxydable OPTIONS • Finition : autres teintes RAL. MONTAGE ET RACCORDEMENT • DAU 40 et DAP 40 - Raccordement sur conduit flexible (avec plénum) : Emboîter le diffuseur dans le plénum PFU 40 ou PFU 41 (PFU 40/41 en Inox pour le DIU40) Fixer le diffuseur avec des vis. - Raccordement sur conduit métallique carré : Emboîter le diffuseur sur le conduit. Fixer le diffuseur avec des vis. • PFU 40 - Équilibrage : Possibilité d’installer un registre dans toutes les configurations. Clipser le registre RFS 07 sur le diffuseur.
