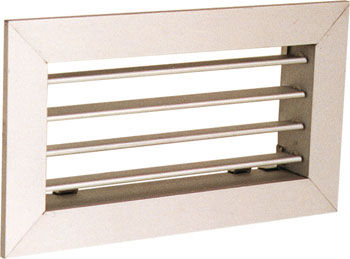

Grille de ventilation rectangulaire GAC 10 - 21

APPLICATION / UTILISATION Grille de soufflage ou de reprise en montage mural. AVANTAGES Qualité et finition du produit. Bonne étanchéité par joint périphérique. GAMME 17 modèles de 160 à 4 000 m3/h. Sur mesure (dimensions et couleur) sur consultation. Limites de fabrication L x H : de 75 x 75 à 2 000 x 1 000 mm. Renfort central à partir de L > 630 mm. CONSTRUCTION / COMPOSITION GAC : 10 et 21 - Encadrement et ailettes : aluminium. - Ailettes mobiles simple (10) ou double déflexion (21). - Finition : Aluminium anodisé naturel. Joint d’étanchéité. Fixation par clips en standard. MONTAGE ET RACCORDEMENT Montage sur mur ou paroi - Fixation à l’aide d’un contre-cadre CFU 05. - Le contre-cadre est scellé dans le mur. - La grille se clipse sur le contre-cadre. - Plénum non compatible avec le montage d’un contre-cadre. Raccordement sur conduit flexible - La grille se clipse sur le plénum PFU 20 ou PFU 21. Montage du registre - Le registre RFS 07 se clipse sur la grille.
