Système de serrage mécanique

de brochepour tuyauxde rail

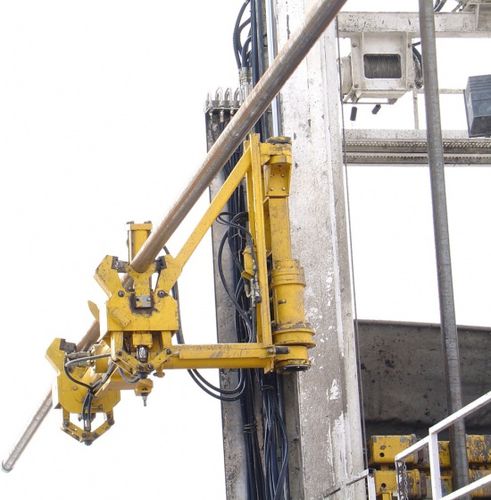

SYSTÈMES DE MANUTENTION DES TUYAUX Foremost conçoit et fabrique une série de systèmes de manutention de tubes pour répondre à vos besoins en matière de manutention sûre et efficace des tubes. Les systèmes de manutention de tubes de Foremost ont été utilisés sur une variété d'appareils de forage dans diverses applications à travers le monde pour augmenter la productivité et la sécurité du forage. Nos systèmes sont compatibles avec la plupart des conceptions de mâts et sont capables de manipuler différentes longueurs, poids et diamètres de tubes de forage. Le manipulateur de tubes Foremost est monté directement sur le mât de l'appareil de forage et parallèlement à celui-ci. Les manipulateurs de tubes sont conçus pour engager les tiges de forage et les colliers qui sont positionnés sur un plan horizontal parallèle à l'appareil de forage et à portée de la mâchoire du manipulateur de tubes. La mâchoire du manipulateur de tiges serre fermement le diamètre extérieur de la tige de forage dans deux positions. Une fois engagé, le chariot est soulevé le long du mât jusqu'à ce que la tige de forage puisse être positionnée parallèlement au mât. La tige de forage est alors articulée directement sous la broche de l'entraînement rotatif. La tige étant maintenue immobile dans la position de serrage, l'entraînement rotatif est abaissé jusqu'à ce que la broche s'engage dans le filetage au sommet de la tige de forage. La broche est tournée pour réaliser le raccord fileté en utilisant l'ensemble de mâchoires du manipulateur de tuyaux comme soutien. Une fois les raccordements effectués selon les spécifications appropriées, la mâchoire est désengagée, articulée sur le côté du mât et repositionnée à la hauteur de chargement à la base du mât.
