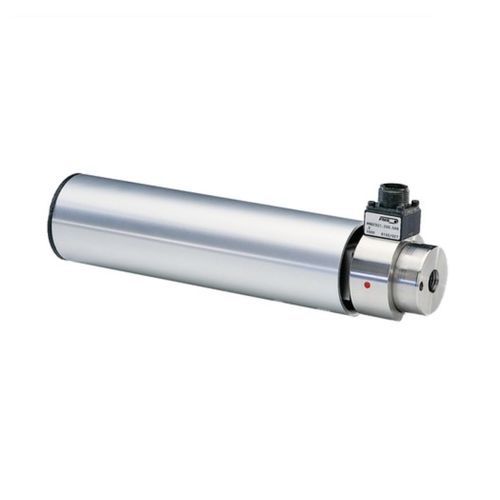

Rouleau de mesure RMGZ9 series

inoxydable

-Forces nominales de 50 à 1000 N (11 à 220 lbf.) -Protection contre les surcharges jusqu'à 10 fois la force nominale, corps de mesure en acier inoxydable -Plage de mesure 30:1, classe de précision ±0,5 % Les rouleaux de mesure de force de la série RMGZ9 combinent un capteur de force et un rouleau. La conception de la série RMGZ9, qui comprend deux poutres de flexion, élimine les influences du couple spécifiques à la charge et garantit une mesure précise à n'importe quelle position du rouleau, tout en maintenant la position parallèle du matériau et en éliminant la déflexion angulaire. Le mouvement des poutres de flexion est détecté par un ensemble de jauges de contrainte disposées dans un circuit en pont complet. Le signal électrique résultant, qui est proportionnel à la force appliquée, est ensuite amplifié pour être utilisé dans la surveillance ou le contrôle de la tension de la bande. Grâce aux performances supérieures de la série RMGZ9, des mesures de tension précises sont obtenues même avec de faibles angles d'enroulement de la bande et une faible tension du matériau.
