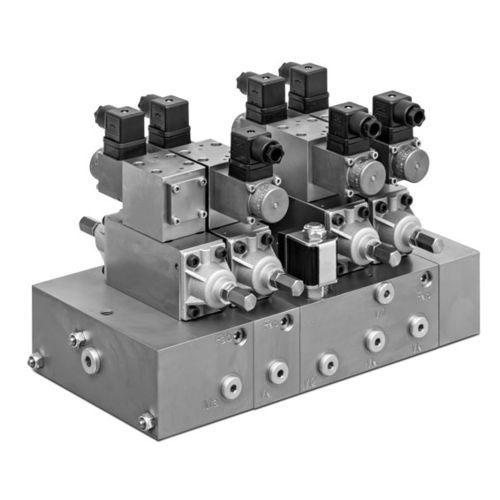

Distributeur hydraulique à platine MEV series

à tiroirpilote4/3

La MEV est une vanne proportionnelle à 4/3, 4/2 ou 3/2 voies. Elle est généralement utilisée dans le cadre d'une configuration globale. Différents tiroirs sont disponibles. La forme de la bobine de la valve de contrôle proportionnelle AMCA est différente des autres bobines conventionnelles. Le résultat est une courbe de flux progressive. Pour utiliser au mieux la course maximale de la bobine, l'angle d'entrée ou de sortie de l'orifice A et/ou B peut être ajusté pour des débits plus élevés. Pour un débit constant, la chute de pression à travers l'orifice du tiroir reste constante, quelle que soit la pression de charge. Le fonctionnement du distributeur proportionnel avec étage pilote à commande électrique (MEV) est expliqué ci-dessous. Lorsque le solénoïde a est actionné, il pousse le tiroir de commande (piston de commande) vers le solénoïde b et ouvre la section du tiroir 1. Cela libère la pression de commande vers la chambre du ressort 1 (dont la vitesse est contrôlée par l'orifice réglable 5) et à travers l'orifice 3 vers l'extrémité du tiroir opposée au solénoïde a. La force d'équilibrage sur le tiroir de commande est la force du solénoïde, qui est proportionnelle au signal d'entrée électrique. La force d'équilibrage correspond à la pression de commande dans le solénoïde b et aussi dans la chambre à ressort 1.Cette pression presse le tiroir principal contre le ressort dans la chambre à ressort 2 et prend ainsi une position proportionnelle au signal d'entrée électrique. Les vis des chambres à ressort peuvent être utilisées pour limiter le débit maximal en vissant les vis et en limitant ainsi la course du tiroir principal.
