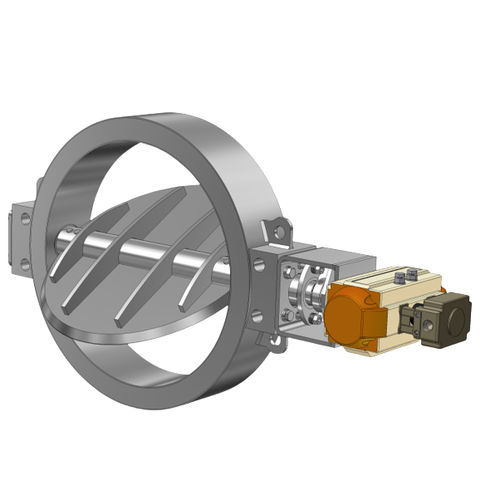

Vanne papillon

pneumatiquehydrauliqueélectrique

Entièrement usinées pour une résistance optimale dans les applications lourdes ! Ces clapets sont essentiellement de conception wafer mais peuvent au besoin être produits en design à brides, ou lugg. Cette vanne est conçue comme une vanne d’isolement (on/off) ou de contrôle (régulation) où la fermeture est réalisée par une rotation du disque de 90°. Elle est conçue pour un écoulement bidirectionnel du fluide où l’étanchéité de l’obturateur dépend des modèles. Réalisable en Classe I – II – III selon Ansi FCI 70/2. Ces vannes sont équipées de presse-étoupe ajustables et de tresses en graphite. Au-dessus de 300°C, les vannes sont équipées de paliers externes. Il est possible d’installer un lantern ring dans le presse-étoupe qui permettra le rinçage et/ou de maintenir une surpression, assurant une parfaite étanchéité à l’atmosphère dans les applications chimiques. L’entraxe de ces vannes est le plus court possible, mais peut être étendu en cas de besoin. Connexion pour actionneur Selon ISO 5211 Adapté pour fonctionner avec les actionneurs du client ou sur site Revêtement Éléments en acier au carbone : 1 couche de revêtement thermique Éléments en acier inoxydable : traitement acide et passivation Autres sur demande, tous les systèmes de peinture conformes à EN ISO 12944, systèmes C2 à C5 (industriel/marin) Directives applicables Déclaration de conformité conforme à la Directive Machines Directive CE Déclaration de conformité conforme à la Directive UE Directive PED (optionnel) Classe d’étanchéité Classe possible I, II et III selon FCI 70-2 (ex ANSI B16.104)
