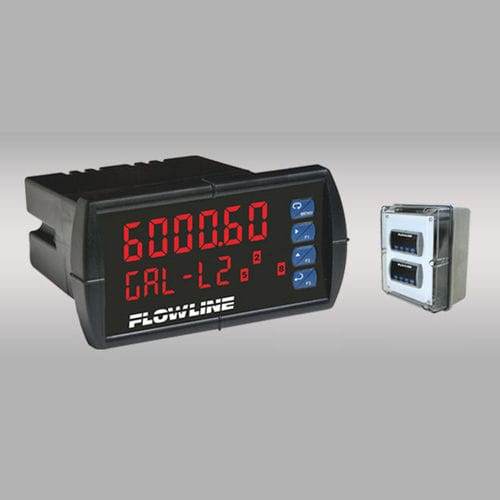

Contrôleur de niveau programmable DataView™ LC09-0000

pour cuve

Le contrôleur de niveau de réservoir ou de silo à usage général, alimenté en courant alternatif ou continu, affiche des unités techniques avec un transmetteur de niveau 4-20 mA et est proposé en trois configurations avec, en option, deux ou quatre relais programmables et un répéteur 4-20 mA isolé. Chaque relais peut être configuré sur un seul point de consigne comme une alarme de niveau haut ou bas, ou verrouillé sur deux points de consigne pour un contrôle automatique du remplissage ou de la vidange en mode simplex ou duplex. Sélectionnez ce contrôleur à montage sur panneau pour l'utiliser avec des capteurs de niveau à deux ou trois fils d'usage général. Pour une installation sur le terrain, ajoutez un boîtier NEMA simple ou double avec alarme flash et/ou sonore en option. CARACTÉRISTIQUES Affichage principal à DEL et affichage secondaire de l'unité avec état des relais Configuration facile grâce au module d'affichage à bouton-poussoir Boîtier 1/8 DIN avec plaque frontale NEMA 4X et boîtier peu profond Alimentation isolée du capteur avec répétiteur 4-20 mA en option Mémoire non volatile avec protection par mot de passe Fonction de linéarisation à 32 points pour la mesure volumétrique Disponible avec des boîtiers NEMA et des accessoires d'alarme de réservoir Type d'affichage : LED, 6 chiffres Unités d'affichage : Ingénierie Sortie de l'affichage : -99999 à 999999 Hauteur de l'écran : Principal : 15 mm (0,6"), secondaire : 12 mm (0,46") Point décimal : Flottant Indication par LED : État du relais Configuration : Bouton poussoir Mémoire : Non-volatile Linéarisation : fonction 2-32 points Entrée capteur : (1) 4-20 mA ou 0-10 VDC Tension d'alimentation : -1_ _1 : 85-265 VAC @ 50-60 Hz, -8_ _1 : 12-24 VDC ±10 % Consommation : VAC : 20 watts max., VDC : 15 watts max. Alimentation du capteur : 24 VDC ± 5% @ 200 mA Sortie répétiteur : Alimentation 4-20 mA, 24 VDC ± 5% @ 40 mA Type de contact : -12_1 : (2) relais SPDT, -14_1 : (4) relais SPDT Capacité de contact : 3A @ 30 VDC, 250 VAC charge résistive
