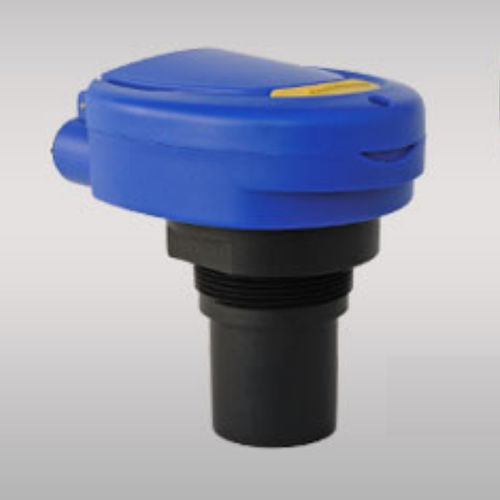

Détecteur de niveau à ultrasons EchoSwitch® LU74-78 series

de liquidepour réservoiren plastique

Le capteur de niveau ultrasonique d'usage général fournit une détection continue du niveau jusqu'à 8m (26,2') avec 3 relais programmables pour les fonctions de commutateur de niveau ou de contrôle de niveau, et une sortie de signal 4-20mA. La programmation du capteur s'effectue via le module d'affichage à bouton-poussoir intégré. Chaque relais peut être configuré sur une alarme à point de consigne unique ou verrouillé sur deux points de consigne pour un remplissage ou une vidange automatique en modes de contrôle de niveau simplex, duplex ou triplex avec une temporisation sélectionnable et une logique de sécurité intégrée. Le contrôleur de niveau intégré peut réduire les coûts en remplaçant le matériel de contrôle externe. Ce capteur de niveau de liquide sans contact convient parfaitement aux liquides corrosifs, collants ou sales, et est largement sélectionné pour les applications de niveau des stations de pompage, des puisards et des réservoirs de jour. CARACTÉRISTIQUES La configuration est simple grâce au module d'affichage à bouton-poussoir intégré Trois relais programmables pour l'interrupteur, le contrôle de la pompe et la sécurité intégrée 1 pompe ou vanne avec 2 alarmes 2 pompes en avance et en retard avec 1 alarme 2 pompes en duplex avec 1 alarme 3 alarmes indépendantes de point de commutation La sortie 4-20 mA permet de surveiller le niveau du processus en local ou à distance L'écran LCD indique la hauteur du niveau en unités techniques et l'état des relais Largeur de faisceau étroite de 2 ou 3 pouces pour les applications où l'espace est limité La courte bande morte de 4" ou 8" maximise la capacité de remplissage du réservoir Transducteur en PVDF et boîtier PC NEMA 4X pour les liquides corrosifs Compensation automatique de la température pour une mesure précise Répétabilité : 0,25" (6,35 mm) Excitation du signal : 12 à 28 VDC Résistance de boucle : 500 Ohms @ 24 VDC Bande morte : LU77 : 4" (10CM) (10cm), LU74/78 : 8" (20cm) (20cm) Largeur du faisceau : LU77 : 2" (5cm) (5cm), LU74/78 : 3" (7,6 cm) (7,6 cm) Configuration : Bouton poussoir Mémoire : Non-volatile Type d'affichage : LCD, 6 caractères
