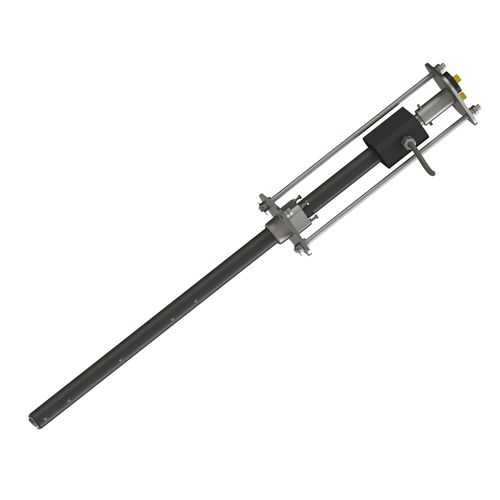

Débitmètre électromagnétique TORPEE-MAG

pour eaupour eaux chaudesà insertion

Le débitmètre TORPEE-MAG est un capteur électromagnétique à insertion pour conduites en charge. La méthode de mesure se base sur la loi de Faraday concernant l’induction électromagnétique: lorsqu’un liquide conducteur se déplace à travers un champ magnétique, il produit une tension. La tension est directement proportionnelle à la vitesse du milieu conducteur. Le TORPEE-MAG possède de nombreuses paires d’électrodes le long de son axe. Ces électrodes sont positionnées à surface égale par rapport à la section de la conduite. Une moyenne des mesures de vitesse de chaque section est réalisée afin d’obtenir la vitesse moyenne à travers la conduite. Le débit est obtenu en multipliant la vitesse moyenne calculée par la section mouillée. La conception spécifique de cette sonde à électrodes multiples convient pour différents types de profils d’écoulement, notamment tourbillonnaires ou turbulents. Le TORPEE-MAG peut être installé sans arrêter, vider ni couper la conduite (installation sur vanne à boule). Il ne nécessite pas de brides et l’installation peut être effectuée dans des canalisations sous une pression allant jusqu’à 17 bars. Le coût de l’installation est largement réduit car celle-ci ne nécessite pas d’équipements lourds ni de main d’oeuvre importante. Le TORPEE-MAG est la solution de mesure de débit la plus économique pour des conduites de taille moyenne et large. Le TORPEE-MAG convient pour des espaces confinés, il peut être immergé et offre une accessibilité totale. Il peut être retiré d’une conduite sous pression afin de faciliter l’inspection, le nettoyage, le calibrage ou la vérification, pour ensuite être réinstallé sans interrompre le système.
