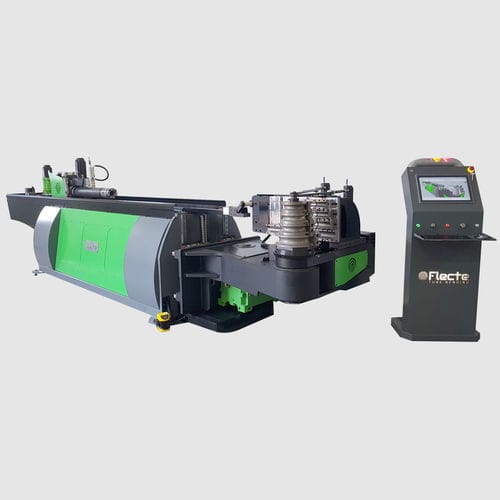

Cintreuse complètement électrique VEX 659de tubesCNC9 axes
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Actionnement
- complètement électrique
- Produit traité
- de tubes
- Contrôle - commande
- CNC
- Nombre d'axes
- 9 axes
- Rayon de cintrage
7,9 in, 13,4 in
- Longueur de cintrage
51 in
- Angle de cintrage
95 °
- Précision
0,05 °
- Longueur hors tout
284 in
- Largeur hors tout
55 in
- Hauteur totale
75 in
- Poids
13 228 lb
(6 000 kg)- Voltage
400 V
- Puissance totale
30 kW
(40,8 hp)
Description
Cintrage électrique complet de tubes - piles multiples - pour une variété de profils de tubes avec cintrage par mandrin et par rouleau.
Données techniques
P1 centre - 2.75 inch (P1)
Passage de la pince - 3.7 pouces
Vitesse de l'axe
Mouvement du tube - 36,6 pouces/sec
Rotation du tube - 350 °/sec
Décalage du tube
19.68 pouces/sec
Empilement de tubes
3.93 pouces/seconde
Fermeture du tube - 3,93 pouces/sec
Bloc suivant - 21,65 pouces/sec
Mandrin - 13.77 pouces/sec
Précision
Mouvement du tube - 0,0020 pouce
Rotation du tube : 0,05°
Décalage du tube
0.0020 pouces
Empilement de tubes
0.0020 pouces
Fermeture du tube - 0,0020 pouce
Bloc suivant - 0,0020 pouce
Mandrin - 0,0020 pouce
Capacité de pliage
Tube de fer maximum avec mandrin - 2.56x0.16 pouces
Cintrage maximal du tube de fer en rouleau
2.36x0.12 pouces
Tube en alliage d'aluminium avec mandrin - 3.15x0.12 inch
Cintrage de rouleaux de tubes en alliage d'aluminium max
2.56x0.12 pouces
---
