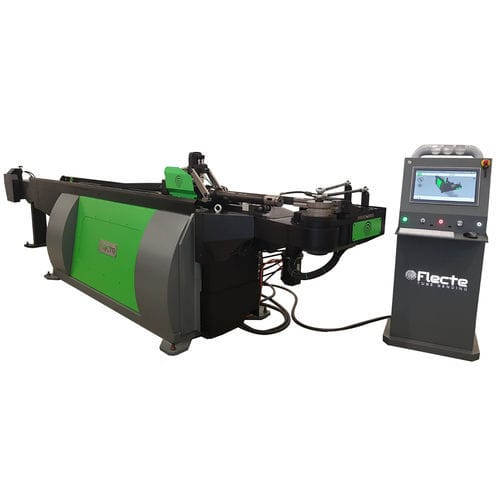

Cintreuse hybride VEX 453de tubesde profilésà 3 axes
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Actionnement
- hybride
- Produit traité
- de tubes, de profilés
- Nombre d'axes
- à 3 axes
- Autres caractéristiques
- à mandrin, roulage
- Rayon de cintrage
10,4 in
- Longueur de cintrage
49 in
- Angle de cintrage
200 °
- Précision
0,05 °
- Longueur hors tout
215 in
- Largeur hors tout
47 in
- Hauteur totale
67 in
- Poids
5 181 lb
(2 350 kg)- Voltage
400 V
- Puissance totale
15 kW
(20,4 hp)
Description
Cintrage hybride de tubes - simple pile - pour une variété de profils de tubes avec cintrage par mandrin ou par rouleau.
Données techniques
Longueur utile sur la pince - 118.1 inch (C)
Longueur utile sur le mandrin - 181.1 pouces (M)
Centre P1 - 1,6 pouce (P1)
Passage de la pince - 1,8 pouce
Vitesse de l'axe
Mouvement du tube - 36,4 pouces/sec
Rotation du tube - 375 °/sec
Précision
Mouvement du tube - 0,0020 pouce
Rotation du tube - 0.05°
Capacité de pliage
Tube en fer max. avec mandrin - 1,77x0,12 pouces
Capacité maximale de cintrage du tube de fer en rouleau
1.57x0.12 pouces
Tube en alliage d'aluminium avec mandrin - 2.36x0.09 inch
Cintrage en rouleau du tube en alliage d'aluminium max
2x0.08 pouces
---
