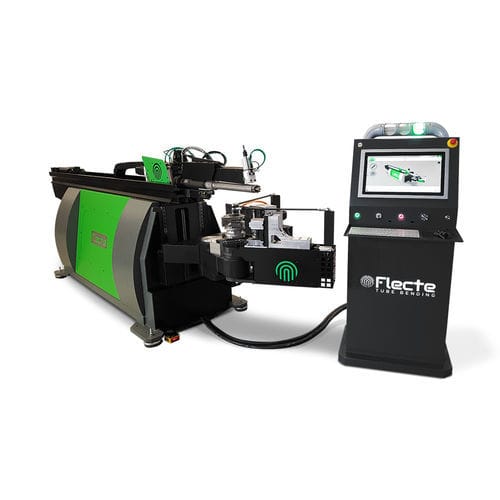

Cintreuse électrique VEX 259de tubesCNC9 axes
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Actionnement
- électrique
- Produit traité
- de tubes
- Contrôle - commande
- CNC
- Nombre d'axes
- 9 axes
- Autres caractéristiques
- à mandrin
- Capacité de cintrage
Min: 0 in
Max: 200 in
- Rayon de cintrage
3,5 in, 5,9 in
- Longueur de cintrage
48 in
- Angle de cintrage
300 °
- Force de cintrage
10 kN
- Précision
0,05 °
- Longueur hors tout
150 in
- Largeur hors tout
37 in
- Hauteur totale
59 in
- Poids
3 748 lb
(1 700 kg)- Voltage
400 V
- Puissance totale
12 kW
(16,3 hp)
Description
pour une variété de profils de tubes avec le cintrage par mandrin et le cintrage par rouleau.
Données techniques
P1 centre - 1 pouce (P1)
Passage de la pince - 1,1 pouce
Vitesse de l'axe
Mouvement du tube - 49,2 pouces/sec
Rotation du tube - 700 °/sec
Décalage du tube
23.6 pouces/seconde
Empilement de tubes
11.8 pouces/seconde
Fermeture du tube - 7,5 pouces/sec
Bloc suivant - 19.7 pouces/sec
Mandrin - 8.3 pouces/sec
Précision
Mouvement du tube - 0,0020 pouce
Rotation du tube : 0,05°
Décalage du tube
0.0020 pouces
Empilement de tubes
0.0020 pouces
Fermeture du tube
0.0020 pouces
Bloc suivant
0.0020 pouces
Mandrin
0.0020 pouces
Capacité de pliage
Max. tube de fer avec mandrin - 1x0.08 inch
Cintrage max. du tube de fer en rouleau
0.79x0.08 pouces
Tube en alliage d'aluminium avec mandrin - 1.18x0.08 inch
Tube en alliage d'aluminium avec mandrin - 1.18x0.08 inch
1x0.08 inch
---
