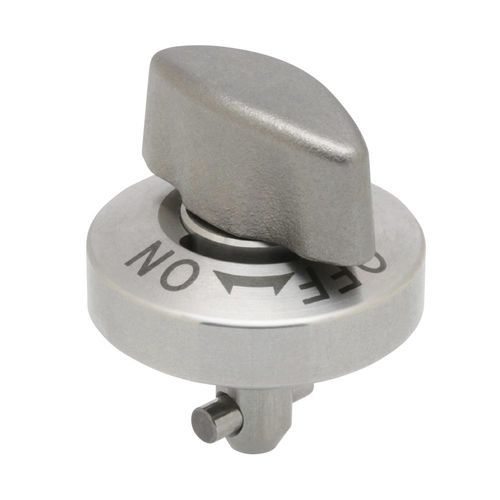

Fixation en acier inoxydable QCTH0525-10S

en acierquart de tour

Verrouillage positif dans les applications à changement rapide où l'insertion et le retrait d'un élément de fixation sont fréquents. Ils permettent une force de fixation constante, éliminant le risque d'un serrage insuffisant ou excessif de la part de l'opérateur. Ils sont conçus pour être utilisés avec les réceptacles à came QCTH-B et QCTH-N. Des entretoises sont disponibles sous la série QCASP. La fixation est montée sur l'appareil et le réceptacle est monté sur la base. Lorsque la fixation est insérée dans le réceptacle, les broches de la fixation s'alignent sur les rainures du réceptacle. Le ressort de la fixation permet de s'adapter à une gamme d'épaisseurs d'appareils. En tournant le bouton d'un quart de tour, la fixation s'aligne et se bloque en place. Les fixations sont marquées d'indicateurs "ON" et "OFF" pour indiquer la position des goupilles de fixation. Elles peuvent être utilisées avec des goupilles de positionnement pour assurer un positionnement très précis. Le corps est en acier inoxydable 303. Les goupilles sont en acier inoxydable 304. Le bouton est en acier inoxydable 304. Le ressort est en acier A877. Trois vis à tête cylindrique pour le montage sont incluses (M3X0,5 - 6 mm de long ou M2X0,4 - 5 mm de long). Les réceptacles sont disponibles en deux styles de montage, plaque mince et encastré, et doivent être commandés séparément. Changement rapide, pour une grande variété d'applications !
