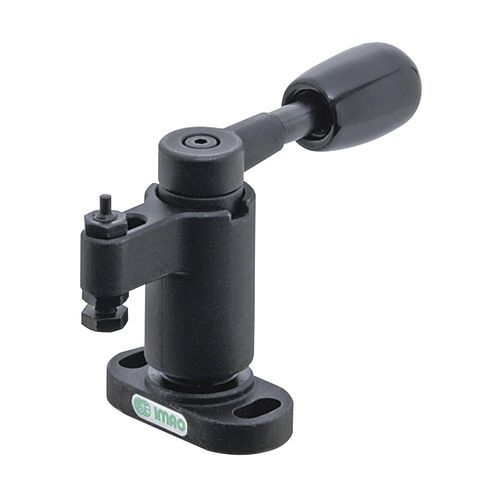

Dispositif de serrage pivotant QLSWC100L

à camepour pièces à usineren acier

Ces pinces pivotantes miniatures se mettent en position et se fixent directement sur la pièce à usiner pour exercer une pression directe vers le bas. Le bras pivote complètement pour faciliter le chargement et le déchargement de la pièce. Idéal pour les opérations de serrage répétitives. Livré avec un boulon de contact qui peut être inversé pour les surfaces finies ou rugueuses. Se monte par le haut avec deux trous de fixation. La série 100 offre une force de serrage de 247 lbs, la série 150 offre une force de serrage de 404 lbs. Les numéros de pièces se terminant par R ont un sens de serrage dans le sens des aiguilles d'une montre, les numéros de pièces se terminant par L ont un sens de serrage dans le sens inverse des aiguilles d'une montre. La charge maximale pour actionner la poignée est de 22 livres pour la série 100 et de 33 livres pour la série 150. Le corps, la poignée et la broche sont en acier allié SAE-1045. Le bras de serrage et l'arbre à came sont en acier allié SAE-4140. Les pièces sont traitées thermiquement et finies à l'oxyde noir. La poignée est en plastique noir.
