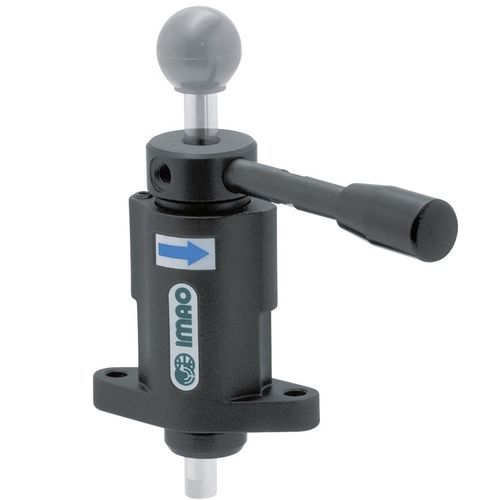

Bride de serrage mécanique QLRCF-08R-L

à camepour pièces à usinerverticale

Ces pinces de serrage sont composées d'un corps de serrage et d'une barre de serrage utilisés ensemble pour une large gamme de solutions de maintien. Pour serrer, il suffit de pousser la barre à travers le centre du corps de serrage jusqu'à ce qu'elle entre en contact avec la pièce à usiner. Le serrage final s'effectue en tournant la poignée qui sort et serre la barre pour un maintien sûr de la pièce. Le relâchement de la poignée permet de rétracter la barre de serrage pour retirer la pièce. La longue plage de projection de la barre de serrage permet de serrer des pièces encastrées ou difficiles d'accès. La barre de serrage a une extrémité taraudée permettant d'utiliser un embout personnalisé. La barre de serrage peut être raccourcie à la longueur souhaitée. (Si l'utilisateur fabrique une barre de serrage sur mesure, il est recommandé de finir le diamètre extérieur avec une tolérance h9 ou supérieure pour assurer un ajustement correct) Le corps de serrage et le bras de levier sont en acier allié 1045. La came interne est en acier allié 4115 trempé. Finition en oxyde noir. La poignée est en plastique noir. Lorsque la force de réaction dépasse la force de serrage indiquée, le collier se desserre. Le corps et la barre de la pince sont vendus séparément. Pour les pinces QLRCF-08, utiliser la barre de serrage de 8 mm ; pour les pinces QLRCF-12, utiliser la barre de serrage de 12 mm.
