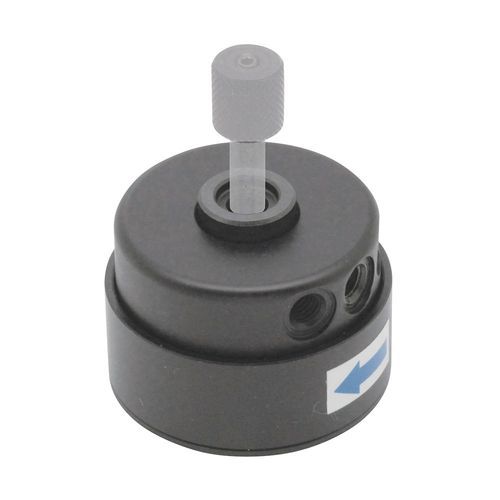

Bride de placage mécanique QLPD series

Ces pinces uniques permettent une fixation très rapide et sûre pour les opérations d'usinage répétitives. Ils se composent d'une base de serrage et d'une goupille personnalisée en fonction de l'épaisseur de la pièce à serrer. En tournant la poignée d'un quart de tour, la base de la pince tire la goupille vers le bas et la fixe en position. Quatre vis et deux trous de positionnement permettent une fixation sûre et un positionnement précis. Des bases de montage sont également disponibles pour permettre le montage sur le dessus et le réglage de la hauteur. La tolérance recommandée pour les pièces à usiner est de +/- 0,3 mm pour le modèle 150 et de +/- 0,5 mm pour le modèle 200. Le corps et la came sont en acier allié 4140, traité thermiquement avec une finition à l'oxyde noir. La tige de la poignée est en acier allié 1045 avec une finition à l'oxyde noir. Le bouton sphérique est en plastique.
