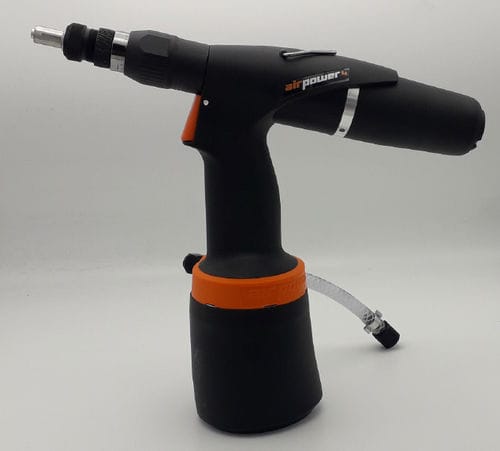

Riveteuse manuelle AP4

hydropneumatiquepour inserts filetés

L'outil de rivetage air-hydraulique est destiné au rivetage : - les rivets écrous M3 - M12 (acier) - rivets à vis M4 - M8 (acier) 2.4. Fonctionnement de l'outil L'outil est équipé d'un nez et d'une jauge de vissage pour les rivets écrous M8. Pour le rivetage de rivets d'une pour le rivetage de rivets de dimensions différentes, il est nécessaire d'échanger les nez et les jauges à vis et de modifier les réglages de base de l'outil et de modifier le réglage de base de l'outil comme suit : 1) Desserrer l'écrou arrière du nez /pic. 1/ 2) Dévisser l'embout de la buse /pic. 1/ 3) Dévisser la jauge à vis de la douille 4) Choisir le nez et la jauge à vis appropriés en fonction de la dimension du rivet le tableau suivant : 5) Visser la jauge de vissage dans la douille (jusqu'à la butée) et la retourner de manière à ce que les méplats des hexagones de la jauge de vissage soient bien alignés sur le rivet que les méplats des hexagones de la jauge à vis et de la douille coïncident. 6) Glisser l'embout sur les hexagones du gabarit de vissage et de la douille. 7) Visser l'embout sur la douille 8) Mettre en place le nez de la pièce : - pour le rivet-écrou - Le rivet-écrou doit être vissé sur toute la longueur du filetage de la jauge à vis et l'avant du rivet-écrou doit s'appuyer sur le nez. Fixer la position du nez à l'aide d'un contre-écrou. - pour le rivet à vis - Placer le nez de manière à ce qu'il y ait un espace d'environ 1 cm entre le côté extérieur du rivet à vis et le côté intérieur du nez. Procédez comme suit : Visser le nez sur la butée arrière à la jauge à bouchon fileté, puis le dévisser d'un ou deux tours. Fixer la position de l'embout avec l'écrou arrière.
