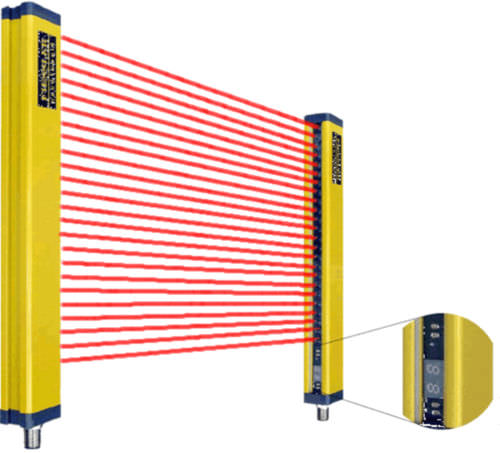

Les barrières immatérielles de sécurité ULCT/BLCT sont constituées de deux composants : D'un émetteur et d'un récepteur. La distance entre ces deux composants et leurs hauteurs définissent la portée et la hauteur de la zone de protection (Figure 5/1).
Par leur construction modulaire, la hauteur de protection peut aller de 100 mm à 1500 mm au pas de 100 mm. L'émetteur émet des faisceaux lumineux infrarouges, par impulsions rapides l'un après l'autre. Les faisceaux parallèles sont contrôlés dans le récepteur par deux microprocesseurs intégrés.
La distance entre chaque faisceau définie la résolution du système. Si un objet se situe dans la zone protégée, en interrompant au moins un faisceau, les deux sorties de sécurité du récepteur s'ouvrent afin de provoquer l'arrêt du mouvement dangereux, et/ou interdire un redémarrage. Un nouveau cycle de la machine ne sera, avec le mode interdiction de redémarrage, possible qu'après appui sur le bouton de validation avec la zone de protection libre.
Propriété
Boîtier de contrôle intégré, contrôle des relais externes et interdiction de redémarrage automatique, programmation sans PC
Raccordement direct des vannes/relais, pouvoir de coupure des sorties 0,5A/24V
Faible distance de sécurité grâce à un temps de réponse très court entre 4 ms à 29 ms, selon hauteur de la barrière
Protection des doigts et des mains pour une portée jusqu'à 5m (Résolution de 14 mm / 30 mm)
Hauteur de protection de 100mm à 1500mm (toutes hauteurs au pas de 100mm)
Contrôle des fonctions de sécurité par micro processeurs (autocontrôlés)
