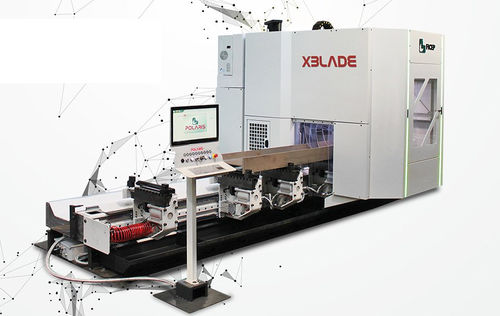

Machine à scier circulaire XBLADE

pour acierpour profilésCNC

La nouvelle ligne XBLADE CNC pour le perçage, le taraudage, le fraisage et le sciage avec disque est en mesure d’usiner des poutres de construction en acier de différentes dimensions, avec des sections allant jusqu’à 305×305 sur trois côtés, 450×450 sur un côté et des longueurs variables grâce à sa configuration modulaire. Elle effectue des opérations complexes de: •Perçage •Taraudage •Fraisage •Sciage à disque La ligne XBLADE CNC est une machine « universelle » qui se prête également à l’usinage de profilés en alliage léger. La caractéristique innovante de cette machine est la possibilité d’effectuer des usinages à trois axes même sur des plans inclinés, dans deux directions différentes. La tête à 5 axes, composée de deux poignets rotatifs, positionne l’outil pratiquement n’importe où dans l’espace de travail. En outre, l’introduction de la lame à disque élargit la gamme des usinages pouvant être réalisés sans intervention manuelle : l’intégration de la lame à la tête 5 axes permet de travailler autour de la pièce en intervenant sur 5 faces. Le système de changement de machine-outil dispose de 8 positions pour les outils standard, de deux positions pour les outils de grande taille et d’une position pour le disque de 560 mm. La machine est équipée de supports à rouleaux qui soutiennent le matériau pendant l’usinage et permettent de repositionner les étaux. Les étaux peuvent être positionnés le long de l’axe X et sont bloqués dans une position définie au moyen d’un cylindre pneumatique. La machine est de conception très compacte et l’armoire électrique est intégrée à bord, de même que le système de climatisation et d’arrosage des broches.
