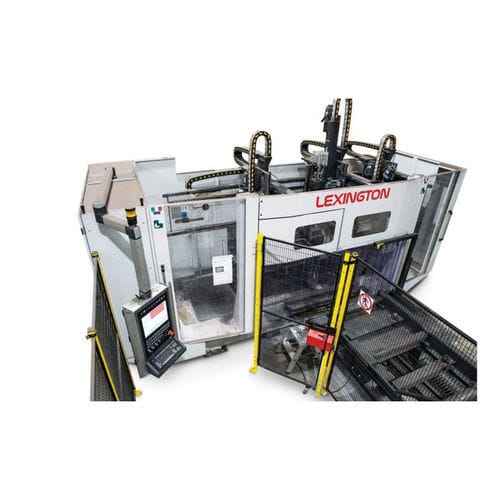

Machine de marquage par rayage LEXINGTON

de métalhorizontaleCNC

Lignes automatiques de gravage sur 4 côtés à commande numérique pour profilés Le système de traçage à commande numérique Lexington pour éléments en acier de construction répond au processus à plus forte intensité de main-d’œuvre dans la fabrication d’acier de construction. Il n’est plus nécessaire d’avoir une personne dédiée qui interprète un dessin et utilise un mètre à ruban et une équerre pour marquer manuellement les positions où les éléments de détail doivent être assemblés à l’élément principal. TÊTES DE GRAVAGE INDÉPENDANTES Lexington est équipée de quatre têtes de marquage totalement indépendantes, chacune ayant sa propre course supplémentaire de 350 mm sur les têtes verticale et horizontales. Il est donc possible de marquer jusqu’à quatre surfaces simultanément, même lorsque les exigences de marquage sont décalées entre les surfaces. CHANGEUR AUTOMATIQUE D'OUTIL Un changeur automatique d’outil pour les têtes verticale et horizontales, avec 6 positions, est fourni, pour pouvoir sélectionner l’outil à utiliser (de fraisage, de rayage, le crayon ou de pointage) en fonction du type de traçage à réaliser. OUTIL DE GRAVAGE BREVETÉ Chacune des quatre têtes de marquage est équipée d’outils de gravage brevetés par Ficep, utilisant un insert en carbure à 4 faces qui génère une fonction de fraisage à grande vitesse pour marquer ou graver les surfaces. L’outil est conçu pour flotter, afin de garder une profondeur de pénétration constante pour le marquage. La pénétration de l’outil est également conçue pour être réglable, de sorte que des pénétrations plus profondes puissent être réalisées pour le marquage de pièces d’un matériau qui a ensuite été galvanisé ou peint.
