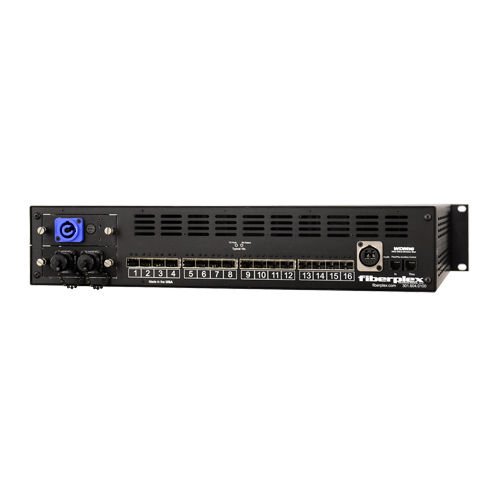

Multiplexeur module WDM16

multicanauxde fibre optiqueoptique

Le WDM16 de FiberPlex est un multiplexeur par répartition en longueur d'onde actif à 16 canaux. En termes simples, il s'agit d'un dispositif qui permet à l'utilisateur de combiner jusqu'à 16 sources de données sur une seule paire de fibres. Chaque canal peut être relié par fibre avec des modules de fibre FiberPlex des séries FOM, FOI ou TD, avec le LightViper™ de FiberPlex ou avec pratiquement n'importe quel équipement de fibre optique tiers avec des débits de données allant de 155 mégabits à 3 gigabits par canal, pour un débit de données agrégé maximal possible de 48 Gbps. Alternativement, le WDM16 peut être combiné avec notre vaste sélection de modules SFP en cuivre et connecter de la vidéo HD, de l'Ethernet, de l'audio et plus encore directement dans un canal. Théorie du fonctionnement du WDM La lumière infrarouge a une fréquence d'environ 400 Terahertz (400 000 Gigahertz). C'est environ 125 000 fois plus que le débit de données d'un SFP typique de 3 gigabits, ce qui signifie qu'une grande partie de la bande passante d'un câble à fibre optique est gaspillée. L'état actuel de la technique ne permet pas d'utiliser toute cette bande passante, mais nous pouvons en récupérer une partie grâce à une technique appelée "multiplexage par répartition en ondes grossières" ou "CWDM" Il s'agit essentiellement d'une technique simple qui consiste à prendre chaque canal de 3 gigabits et à l'utiliser pour moduler une fréquence différente dans cette bande passante de 400 térahertz. Cela se fait par le biais d'une série de filtres et de combinateurs optiques, ainsi que de lasers et de photodiodes accordés sur une fréquence centrale infrarouge particulière. Historiquement, cependant, les optiques ne sont pas désignées par leur fréquence, mais par leur longueur d'onde, qui correspond à la vitesse de la lumière divisée par la fréquence.
