Capteur de position linéaire P series
à potentiomètreanalogiquede métal

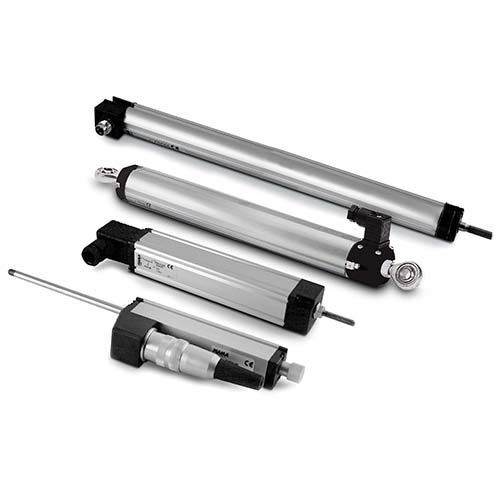

Capteur de position linéaire - P series - FIAMA - à potentiomètre / analogique / de métal
Capteur de position linéaire - P series - FIAMA - à potentiomètre / analogique / de métal
Capteur de position linéaire - P series - FIAMA - à potentiomètre / analogique / de métal - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
linéaire
Technologie
à potentiomètre
Signal de sortie
analogique
Objet à mesurer
de métal

Description

Composés par un potentiomètre linéaire avec curseur actionné par une tige métallique, ils convertissent le déplacement linéaire en une variation de résistance. Types de transducteurs disponibles: PAK: corps en aluminium, ancrage mécanique, traînement avec arbre fileté M6, courses de 50 à 900 mm, connecteur 4 pôles selon les normes DIN43650 (joint sphérique M6 à la demande). PY2: corps en aluminium, ancrage mécanique, arbre de tâte avec double support et ressort de rappel, ferret avec tige filetée M2,5 et sphère en acier inox, connecteur 5 pôles selon les normes DIN4332. Courses de 25 à 100 mm. PS: corps en aluminium, ancrage et traînement mécanique auto alignant sur deux rotules sphériques, angles d’actionnement maximum jusqu’à ± 30°, courses de 50 à 750 mm, connecteur 4 pôles selon les normes DIN43650. PSX: corps en aluminium anodisé, tige métallique en inox, assemblage simple grâce à deux rotules sphériques avec jeu moindre et angle d’actionnement jusqu’à ±12,5°. Résultion 0,01mm et linéarité jusqu’à ±0,05%. Extrêmement robuste et de dimensions compactes, est particulièrement idiqué à l’usage en ambiances avec humidité, huile. Les principales applications: élements en mouvement, ingénierie, bancs d’essai, etc. ➜L’assemblage avec un afficheur électronique (par exemple V3P, V4P, VE6P), fournit un système économique et efficace pour la mesure de déplacements linéaires sur machines automatiques, machines outils, machines pour le traitement du bois, du marbre etc. avec une précision de ± 0,1 mm.

Catalogues

F7P
F7P
2 Pages
F8P
F8P
2 Pages
