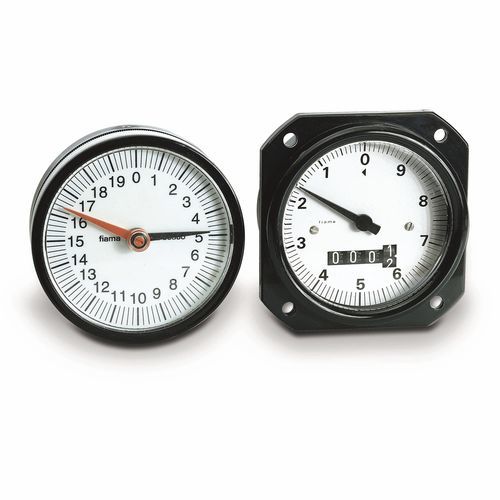

Indicateur de position AP series

analogiquepour montage sur panneau

Ce sont des indicateurs mécaniques de position, fixation à panneau, utilisé pour la lecture de mesures, angles, déplacements, etc. AP90: indication analogique de la mesure sur un cadran de contrôle à échelle circulaire graduée. À chaque tour de l'arbre de commande l'aiguille accomplit une fraction de tour. Le nombre de tours nécessaires à l'aiguille pour effectuer un tour complet du cadran constitue le rapport de l'indicateur. APFL, AP90N: indication analogique-digitale. La lecture advient sur un numérateur (4 chiffres APFL, 5 chiffres AP90N, chiffre rouge pour indiquer les dixièmes) et sur un cadran de contrôle gradué. L'aiguille accomplit un tour complet à chaque tour de l'arbre de commande, et effectue la lecture des valeurs décimales. Boîtier en polycarbonate ininflammable. Protection IP54. Température max. 80°. Petit arbre de commande postérieur pour attache directe ou avec transmission flexible. Le fixage sur le tableau seffectue pour AP90 et AP90N avec deux insertions filetées M4x10 situées sur larrière de linstrument; au moyeu de bridepour APFL.
