Renvoi d'angle à couple conique 66/5
90°en aluminium

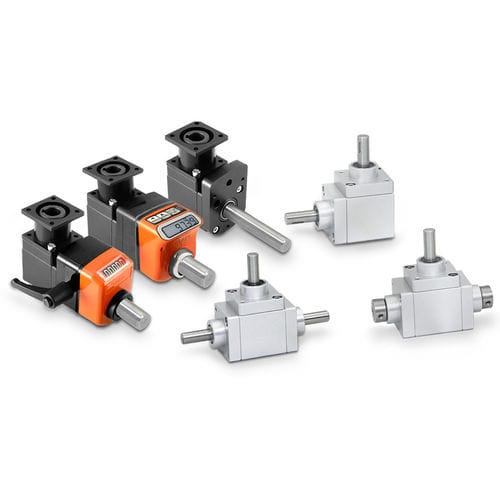

Renvoi d'angle à couple conique - 66/5 - FIAMA - 90° / en aluminium
Renvoi d'angle à couple conique - 66/5 - FIAMA - 90° / en aluminium
Renvoi d'angle à couple conique - 66/5 - FIAMA - 90° / en aluminium - image - 2
Renvoi d'angle à couple conique - 66/5 - FIAMA - 90° / en aluminium - image - 3
Renvoi d'angle à couple conique - 66/5 - FIAMA - 90° / en aluminium - image - 4
Renvoi d'angle à couple conique - 66/5 - FIAMA - 90° / en aluminium - image - 5
Renvoi d'angle à couple conique - 66/5 - FIAMA - 90° / en aluminium - image - 6
Renvoi d'angle à couple conique - 66/5 - FIAMA - 90° / en aluminium - image - 7
Renvoi d'angle à couple conique - 66/5 - FIAMA - 90° / en aluminium - image - 8
Renvoi d'angle à couple conique - 66/5 - FIAMA - 90° / en aluminium - image - 9
Renvoi d'angle à couple conique - 66/5 - FIAMA - 90° / en aluminium - image - 10
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
à couple conique
Construction
90°
Matériau
en aluminium
Couple

12 Nm
(8,85075 ft.lb)

Description

• Disponible avec des rapports de réduction: 1:1 - 1:2 (standard) - 2:1 (disponible dans «A»-«B»-«C»). • Rapports 1/2 et 2/1 disponibles uniquement avec les engrenages à denture spiroïdale. • Caisse en aluminium, anodisé; arbres en acier inoxydable AISI 303. • charge radial 25 kg - charge axiale 2,5 kg. • Modèles (Tab. 1): - Version «A» avec 2 sorties; poids 330 g. - Version «B» avec 3 sorties; poids 520 g. - Version «C» avec 3 sortie (rotation inverse); poids 335 g. - Version «D» avec 3 sorties, 2 arbre creux; poids 520 g. - Version «E» avec 4 sorties, 2 arbre creux; poids 600 g. • Arbres de sortie: M= mâle Ø10 / F = à languette Ø10. Disponible sur demande: ▪ Arbres de sortie: mâle Ø14 / à languette Ø12 - Ø14 dans versions «A»-«B»-«C». ▪ Caisse en acier inoxydable AISI 303. ▪ Modèles avec engrenages coniques à denture spiroïdale disponible dans toutes les versions en rapport 1/1 (Tab. 2). ▪ Bride de couplage côté machine FL-M. ▪ Bride avec arbre mâle pour indicateurs de position FL-OP/EP.
