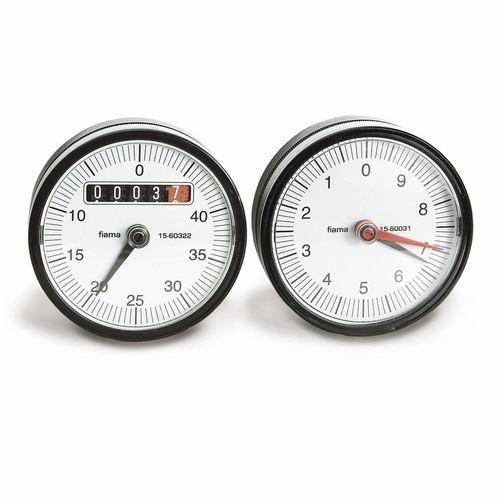

Indicateur de position I90

analogiquepour montage sur panneauavec volant

Ces instruments sont insérés dans des petits volants de manœuvre, pour mesures de réglage (angles, déplacements, etc.): ils ont sur l’écran frontal unevis de réglage de la mesure. Leur montage s’effectue par pression directement dans l’emplacement du volant. • Boîtier en technopolymère. Écran frontal en polycarbonate transparent antichoc. Protection IP64. Température 80°C max. • I90-I90F: l’indication de la mesure sur le cadran de contrôle est fournie par deux aiguilles; l’aiguille rouge effectue un tour complet à chaque tour del’arbre de commande et en même temps l’aiguille noire effectue une fraction de tour. Le rapport de l’indicateur représente le nombre de tours nécessaires à l’aiguille noire pour effectuer un tour complet du cadran. • IN90-IN90F avec indication analogique–digitale: la lecture advient sur un numérateur à 5 chiffres (chiffre rouge pour indiquer les dixièmes) et sur un cadran de contrôle gradué. L’aiguille noire accomplie un tour complet à chaque tour de l’arbre de commande, avec lecture des valeurs décimales. • Les indicateurs à réaction gravitationnelle I90 et avec numérateur IN90 sont indiqués pour des arbres horizontaux ou peu inclinés. Ils peuvent être fournis avec les volants P100L, P125P, P150P, P175P, P200P (➜ voir sec. "P-P P-F" dans le menu déroulant à gauche). • Les indicateurs à réaction fixe I90F et avec numérateur IN90F sont montés sur des arbres de n’importe quelle inclination. Ils sont toujours fournis avec les volants P100FL, P125FP, P150FP, P175FP, P200FP (➜ voir sec. "P-P P-F" dans le menu déroulant à gauche).
