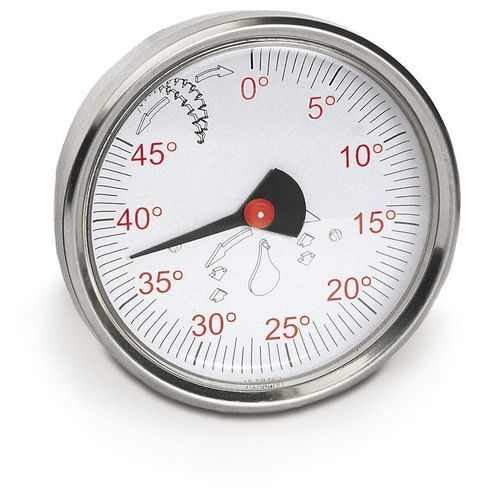

Indicateur de position I100

analogiquepour montage sur panneaugravitationnel

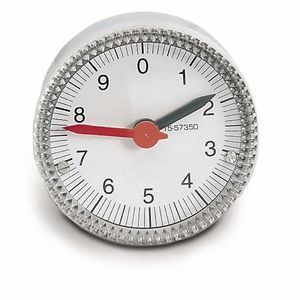

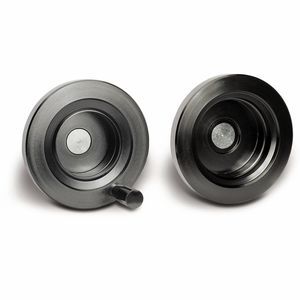

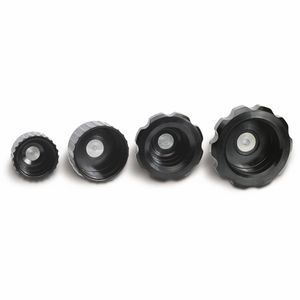

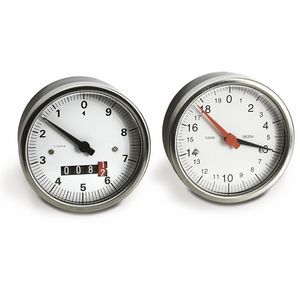

Ces instruments sont insérés dans des petits volants de manœuvre, pour mesures de réglage (angles, déplacements, vitesses, etc.) sur un cadran decontrôle à échelle circulaire graduée. L’indication de la mesure sur le cadran est fournie par une ou deux aiguilles. L’aiguille rouge effectue un tour complet à chaque tour de l’arbre de commande; l’aiguille noire accomplie une fraction de tour. Le rapport de l’indicateur représente le nombre de tours nécessaires à l’aiguille noire pour effectuer un tour complet. • Sur demande modèle I100P avec vis de positionnement de la mesure. • Boîtier en métal ou en technopolymère. Écran frontal en polycarbonate transparent antichoc. Protection IP64. Température 80°C max. • Les indicateurs à réaction gravitationnelle I100 et I100P sont indiqués pour des arbres horizontaux ou peu inclinés. • Sur demande fournis avec les volants P170, P200 (➜ voir sec. "P-" dans le menu déroulant à gauche).
