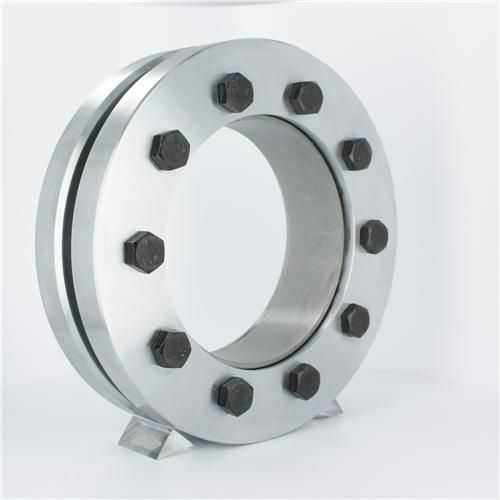

Accouplement rigide B-LOC SD 140-10

frette de serrageà engrenaged'arbre

La frette B-LOC SD10 de la série 140-10 est un dispositif de verrouillage externe qui fournit une haute capacité, sans jeu d'arbre à moyeu sur des arbres allant de 4" à 4,514" de diamètre au moyen d'un ajustement mécanique par interférence et transmet entre 19648 ft lbs et 26440 ft lbs de couple selon la taille spécifique de l'arbre. Idéal pour : Les applications nécessitant la connexion d'un arbre creux sur un arbre plein. Couramment utilisé sur les boîtes de vitesses à arbre de sortie creux ou les accouplements à bride. Les frettes B-LOC de la série SD10 140-10 sont des dispositifs de verrouillage externe qui fournissent une connexion par friction sans jeu qui ne s'usera ou ne s'usera jamais et qui peut supporter des couples élevés, des charges de poussée, de flexion et/ou radiales. Les frettes de la série SD10 sont également extrêmement concentriques et maintiennent un ajustement mécanique par interférence bien équilibré. Il n'y a aucun mouvement axial pendant l'installation de ce produit. - Ajustement mécanique par interférence extrêmement concentrique et bien équilibré - Pas de mouvement axial pendant l'installation Caractéristiques des bagues sans clé Fenner Drives : - Capacité à transmettre des couples élevés - Véritable jeu nul - Moins de temps d'arrêt de l'équipement - Possibilité de montage sur les rainures de clavettes existantes - Possibilité de réglage axial et radial complet - Installation, réglage et démontage simples Tous les dispositifs de verrouillage sans clé Fenner Drives fonctionnent selon le principe simple du coin. Une force axiale est appliquée - par un écrou hexagonal (Trantorque) ou une série de vis annulaires (B-LOC) - pour engager des anneaux circulaires en acier avec des cônes correspondants. L'action de calage qui en résulte crée une force radiale sur les anneaux coniques,
