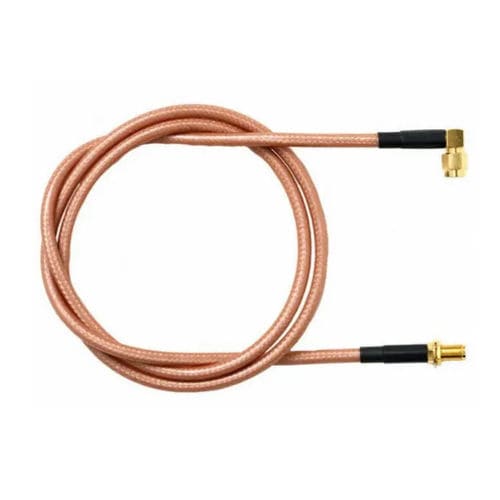

Assemblage de câbles coaxial RG142
monoconducteur

assemblage de câbles coaxial
assemblage de câbles coaxial
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de câble
coaxiale

Description

Construction : Conducteur intérieur Acier plaqué cuivre argenté (SCCS) Φ0.94 mm Diélectrique PTFE solide Φ2.95 ± 0.05mm Conducteur extérieur (blindage 1) Cuivre plaqué argent 112 x 0.13 mm Couverture du blindage 96% Conducteur extérieur (blindage 2) Cuivre plaqué argent 112 x 0.13 mm Couverture du blindage 96% Gaine extérieure FEP Φ4.95 mm Caractéristiques électriques et mécaniques Impédance 50±3 Ohm Capacité nominale 95.4 pF/m Vitesse de propagation 70% Résistance d'isolation >2000 Mohm.Km Résistance du conducteur intérieur 63.3 Ohm/Km Résistance du conducteur extérieur 7.5 Ohm/Km Tension d'essai/de fonctionnement (max) 5.0 KV/1.9 KV Plage de température de fonctionnement -55... Conducteur intérieur - Acier plaqué cuivre argenté (SCCS) - Φ0,94 mm Diélectrique - PTFE solide - Φ2.95 ± 0.05mm Conducteur extérieur (blindage 1) - Cuivre argenté - 112 x 0,13 mm Couverture du blindage - - 96% Conducteur extérieur (blindage 2) - Cuivre argenté - 112 x 0,13 mm Couverture du blindage - - 96 Gaine extérieure - FEP - Φ4.95 mm Caractéristiques électriques et mécaniques Impédance - 50±3 Ohm Capacité nominale - 95,4 pF/m Vitesse de propagation - 70 Résistance d'isolation - >2000 Mohm.Km Résistance du conducteur intérieur - 63,3 Ohm/Km Résistance du conducteur extérieur - 7,5 Ohm/Km Tension d'essai/de fonctionnement (max) - 5,0 KV/1,9 KV Plage de température de fonctionnement - -55 °C - +200 °C Poids du cuivre - 47,0 Kg/Km Poids du câble (approx.) - 80,0 Kg/Km efficacité - 100-900 MHz

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Fei Teng Wireless Technology Co.Ltd
