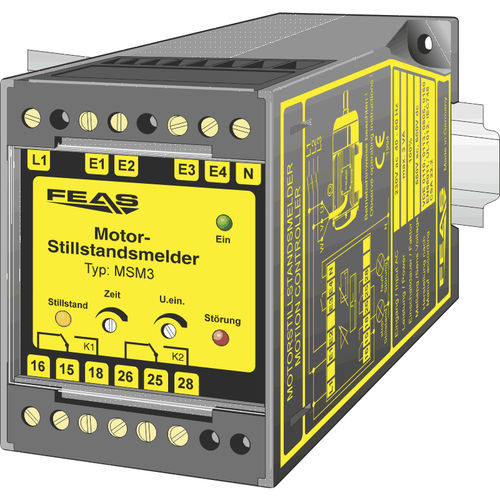

Contrôleur de mouvement DC MSM3

ACpour cloisonpour moteur

Chaque moteur électrique génère une tension lorsqu'il est arrêté, qui dépend du magnétisme résiduel dans le moteur et de sa vitesse de rotation à ce moment-là. Cette tension induite du générateur est liée au taux de variation de la vitesse du champ magnétique entourant les enroulements du stator et du rotor et au nombre réel de tours sur les bobines. Cette tension induite, qui peut provenir d'un moteur triphasé à courant alternatif ou continu, est analysée par le moniteur d'arrêt. En d'autres termes, la tension du générateur de décélération d'un moteur électrique est surveillée pour indiquer, par exemple, que le moteur est à l'arrêt. Cette analyse peut être effectuée en continu ou en différé. Pour ce faire, le niveau de tension est mesuré à l'aide d'un circuit d'entrée analogique avec amplificateur différentiel réglable. Les indicateurs et les relais de surveillance sont ensuite activés au moyen d'une logique d'analyse numérique, en fonction des paramètres définis par l'utilisateur. Reconnaissance de l'arrêt sans alternateur tachymétrique Convient à la plupart des moteurs à courant alternatif et à courant continu Surveillance continue par un moteur en marche Sensibilité d'entrée élevée Logique d'analyse numérique Utilisable comme détecteur de tension Tension d'entrée maximale en courant continu : 600 volts Tension d'entrée maximale en courant alternatif : 550 volts Adapté aux tropiques Sécurité selon VDE, EN, UL, CSA Tension d'entrée (alimentation) : - 230 VAC Tension d'entrée DC (circuit shunt) : - 600 VDC Tension d'entrée AC (circuit shunt) : - 550 VAC Plage de réglage (point de commutation UOn) : - 20 mV - 3,0 V Plage de réglage (temps de fonctionnement du moteur) : - 0,1s - 20s Plage de température de fonctionnement : - -30°C / +70°C Dimensions (LxHxP) : - 55,0 x 75,0 x 110,0 mm Poids : - 0,55 kg Montage : - Sur rails selon DIN 46277 ou montage mural avec vis
