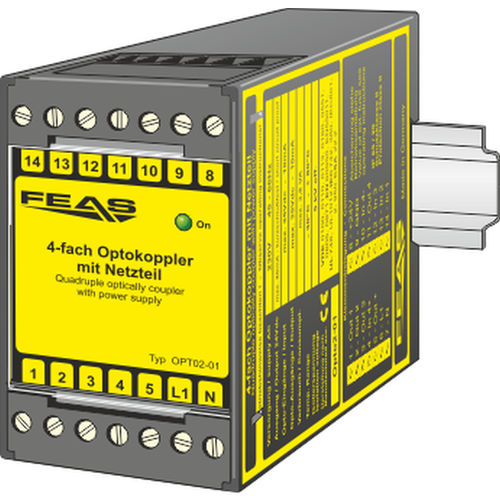

Optocoupleur rail DIN Opto2-01

résistant aux courts-circuitsavec alimentation intégrée

L'optocoupleur Opto2-01 est utilisé pour protéger efficacement les lignes de signaux des systèmes de contrôle PLC contre les surtensions et les interférences. Ceci est possible grâce à l'isolation galvanique des signaux au niveau des optocoupleurs intégrés. Ces surtensions inadmissibles peuvent provenir d'erreurs de câblage. De même, des mesures inappropriées dans un système de contrôle non mis hors tension peuvent entraîner des surtensions aux bornes d'entrée de l'automate programmable. Un routage commun des câbles de haute tension et des lignes de contrôle de l'automate, avec une isolation mauvaise ou endommagée, peut également entraîner des interférences ou détruire les circuits d'entrée de l'automate. Grâce à l'alimentation intégrée, cet optocoupleur quadruple a des dimensions très réduites par rapport à 4 optocoupleurs simples avec des alimentations externes. Toutes les interconnexions nécessaires, comme le bouclage de l'alimentation, sont déjà réalisées. Cela réduit les coûts de câblage. Résistance aux courts-circuits Alimentation intégrée (24VDC, max. 80 mAmp.) L'état de fonctionnement est indiqué par une LED Convient aux tropiques - moulage en résine époxy Tension d'alimentation (VAC) : - 230 VAC Tension de sortie (VDC) : - 24 VDC Courant de sortie : - max. 80mAmp. Entrées opto-électroniques : - max. 35.0 VDC, 10 mAmp. Nombre de canaux : - 4, un inversé Sorties optiques : - max. 35.0 VDC, 10 mAmp. Plage de température de fonctionnement : - -30°C / +80°C Dimensions (LxHxP) : - 45,0 x 75,0 x 110,0 mm Poids : - 0,50 kg Montage : - Sur rails selon DIN 46277
