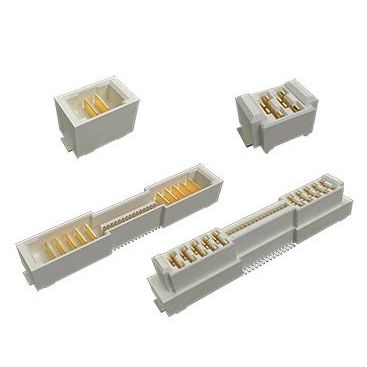

Connecteur hybride COMBOSTAK®

carte à cartePCBde puissance

SOLUTION HYBRIDE ET DE MOYENNE PUISSANCE ComboStak® et PowerStak® sont des connecteurs compacts, hybrides (signal et puissance) et de puissance carte à carte. ComboStak® combine les broches de signal BergStak® existantes, au pas de 0,8 mm, avec des lames de puissance au pas de 2,00 mm. PowerStak® est la version de puissance uniquement. ComboStak® et PowerStak® offrent tous deux une densité de signal et de courant élevée avec une large gamme de hauteurs d'empilage. Capacité de transport de courant élevée avec une forme miniaturisée Jusqu'à 20A par lame de puissance 2 à 10 lames de puissance au pas de 2,0 mm 6 à 140 broches de signal au pas de 0,8 mm Conception fiable des contacts de puissance à 4 points de contact Vitesse du signal jusqu'à 12Gb/s Hauteurs d'empilage de 5 à 20 mm (par incréments de 1,0 mm) Auto-alignement pour un accouplement en aveugle Conforme à la norme USCAR-2 V2 sur les chocs et les vibrations 2.Pas de 00mm pour le système d'alimentation Distribution de l'alimentation et contrôle des signaux dans un seul connecteur Supporte une hauteur d'empilement de 5 à 20 mm, une position de puissance de 2 à 10 positions et une position de signal de 6 à 140 positions Boîtier à l'épreuve des chocs avec une tolérance de désalignement de ±0,9 mm Boîtier avec fixation métallique Conception exceptionnelle à 4 points de contact Chevilles de positionnement en option Matériau LCP haute température Sans plomb, RoHS et sans halogène Capacité de transport de courant élevée avec une forme miniaturisée pour économiser l'espace et le coût La broche de signal continue à correspondre au BergStak® 0.80mm Prend en charge une large gamme d'applications Prise en charge de l'assemblage automatique et en aveugle sécurisé, avec un bon rapport coût-efficacité Garantit une force de rétention élevée du circuit imprimé Offre de bonnes performances de contact et une faible force d'accouplement Permet un assemblage manuel facile Supporte des températures de fonctionnement jusqu'à 125°C Répond aux exigences en matière d'environnement, de santé et de sécurité
