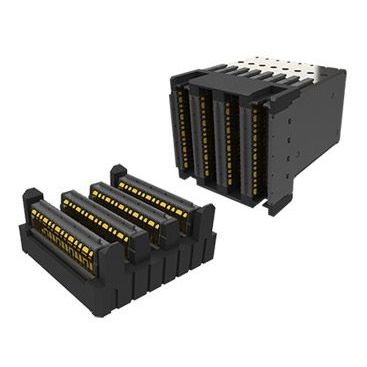

Connecteur d'alimentation électrique EXAMAX2®

mezzaninede fond de panierpour l'industrie

Prise en charge des performances PAM4 à 112 Gb/s Le système de connecteurs de fond de panier ExaMAX2® prend en charge les spécifications industrielles PAM4 à 112 Gb/s. Il maintient la compatibilité de l'interface d'accouplement avec les produits ExaMAX précédents afin d'offrir aux concepteurs une flexibilité en termes de coûts et de performances. L'interface d'accouplement et la conception du connecteur sont optimisées pour répondre aux exigences électriques et mécaniques des systèmes 112G. ExaMAX2 offre les meilleures performances SI du secteur, y compris RL, ILD et réflexions. L'interface d'accouplement innovante faisceau sur faisceau offre des performances SI améliorées et des forces d'accouplement exceptionnellement faibles Compatible à 100% avec les produits ExaMAX précédents Performances RL et réflexions à la pointe de l'industrie Pas de résonances avant 60GHz Disponible en version 90ohm et 85ohm Version à impédance nominale de 90 ohms Version à impédance nominale de 85 ohms Interface d'accouplement faisceau sur faisceau Une broche de signal supplémentaire par colonne Précharge et protection en T Prise en charge de plusieurs structures de système Répond aux spécifications industrielles telles que OIF 112Gpbs PAM4 et IEEE 100Gbps PAM4 Répond aux spécifications industrielles telles que PCIe 6.0 et UPI3.0 Offre une faible diaphonie tout en éliminant les résonances de perte d'insertion Réduit la force d'accouplement jusqu'à 65 % par rapport aux conceptions traditionnelles à lames et à poutres Intègre les signaux à haut et bas débit dans le même connecteur Protège la pointe de la poutre pendant le processus d'accouplement Fond de panier traditionnel, plan médian orthogonal, direct-mate orthogonal, coplanaire, mezzanine
