Interconnection PALADIN®

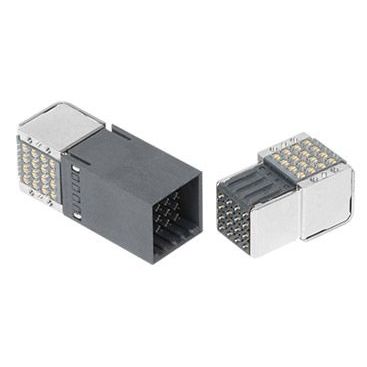

DENSITÉ ET PERFORMANCES OPTIMISÉES Le système d'interconnexion Paladin® HD offre une bande passante de classe mondiale grâce à une densité de pointe de 112 Go/s, supportant jusqu'à 144 paires différentielles orthogonales dans un espace de 1U. Paladin HD utilise une structure de paires équilibrée, construite avec des paires différentielles assemblées individuellement et blindées de manière discrète, avec une fixation de carte hybride révolutionnaire pour une densité maximale. L'interface d'accouplement est conçue pour optimiser l'espace et éliminer la "torsion" orthogonale traditionnelle. Paladin HD utilise une interface d'accouplement commune entre les orientations et peut supporter des applications orthogonales et câblées. Bande passante de classe mondiale : 144 paires orthogonales dans 1RU à 112GB/s Performance de transmission/diaphonie leader dans l'industrie La fixation hybride révolutionnaire de la carte permet un routage flexible de la carte Contrôle de l'impédance par le biais d'un connecteur de 1,5 mm Paires différentielles discrètement blindées et équilibrées Interface d'accouplement commune Densité orthogonale de classe mondiale Performance standard de l'industrie pour les systèmes 112G Transmission linéaire au-delà de 40GHz Fixation hybride de la carte avec des motifs d'insertion et des signaux de montage par compression permettant des processus de fabrication traditionnels Canaux de routage maximisés pour minimiser les couches de la carte Performances constantes en matière d'intégrité du signal sur toute la gamme d'accouplement mécanique du connecteur Signaux mécaniquement appariés et électriquement équilibrés dans chaque paire différentielle Interface d'accouplement commune et symétrique Exploitation de l'architecture des paires différentielles et de l'interface d'accouplement Paladin éprouvées Impédance nominale de 92Ω +/- 5Ω
